센서의 동작 원리

• 1. 센서의 동작 원리
  • 1.1 센서의 기본 동작 구성
  • 1.2 센서 동작의 3단계 프로세스
    • 1.2.1 감지부 (Sensing Element)
    • 1.2.2 신호 변환부 (Transduction Unit)
    • 1.2.3 신호 처리부 (Signal Processing)

1. 센서의 동작 원리

• 센서의 동작 프로세스는 단순히 ‘입력’과 ‘출력’으로 끝나는 것이 아니라,
• 물리적 세계의 아날로그 정보를 컴퓨터가 이해할 수 있는 디지털 언어로 ‘번역’하는 정교한 단계들로 구성되어 있음

1.1 센서의 기본 동작 구성

• 센서의 동작은 기본적으로 외부 물리량과 내부 전기적 물성값 사이의 상관관계 변화를 탐지하고 이를 해석하는 과정

• 센서의 핵심 구성

  • 감지부(Sensing Element): 외부 자극을 실제로 감지하는 물리/화학적 소재 또는 소자
  • 변환부(Transducer): 감지부에서 발생한 변화를 전기 신호(전압, 전류, 저항, 정전용량 등)로 변환
  • 신호 처리부(Signal Conditioning): 신호 증폭, 필터링, 잡음 제거, 아날로그-디지털 변환을 통해 최종 출력 신호로 가공

• 앞에서 다룬 센서의 동작 원리는 센서의 ‘육체(Physical Structure)’인 하드웨어 구성을 다루었다면,
• 이번에 다룰 센서의 동작 원리는 센서가 정보를 받아들여 출력하기까지의 ‘신경계(Functional Process)’라고 할 수 있음
• 단순하게 보면,”무엇으로 구성되어 있는가(Structure)”와 “어떤 순서로 일이 일어나는가(Function)”의 차이로 볼 수 있음


• 하드웨어 구조 vs 동작 프로세스 비교
  • 하드웨어 구조가 공간적인 배치를 의미한다면, 동작 원리는 에너지의 흐름을 기준으로 함

  구분	하드웨어 구조 (Hardware Structure)	동작 프로세스 (Functional Block)
  관점	물리적 실체 (부품, 재료, 기구부)	데이터의 흐름 (입력 → 변환 → 출력)
  구성 요소	케이스, 소자(Chip), 기판(PCB), 배선	감지부, 신호 변환부, 신호 처리부
  비유	카메라의 렌즈, CMOS 센서, 바디	빛 수용 → 광전 변환 → 이미지 프로세싱

1.2 센서 동작의 3단계 프로세스

1.2.1 감지부 (Sensing Element)

• “특정 에너지(열, 빛, 압력 등) 상태의 변화”를 포착하는 것
• 외부 세계의 물리적·화학적 변화를 가장 먼저 받아들이는 ‘최전방 접점’
  • 피부의 촉각 세포나 눈의 망막과 같은 역할

• 감지부의 핵심 원리: ‘선택적 반응’
  • 선택성(Selectivity)

    • 감지부는 주변의 수많은 정보 중 자신이 설계된 특정 자극에만 반응하도록 만들어짐

    • 물리적 변형: 압력을 받으면 휘어지는 막(Diaphragm)이나 길어지는 금속선(Strain Gauge)
    • 열적 특성: 온도가 올라가면 저항이 커지거나 작아지는 반도체 물질(Thermistor)
    • 화학적 결합: 특정 가스 분자가 달라붙으면 성질이 변하는 산화물 층
• 감지 방식에 따른 분류
  • 직접 감지 (Direct Sensing)
    • 중간 단계 없이 자극이 감지부의 물리적 성질을 즉각적으로 바꾸는 방식
    • 예시: 열전대(Thermocouple)
      • 두 금속 접점은 온도 차이가 생기면 즉시 전압을 발생
      • 접점 자체가 감지부이자 변환부가 됨
  • 간접 감지 (Indirect Sensing)
    • 자극을 다른 물리량으로 먼저 바꾼 뒤 측정하는 방식
    • 예시: 초음파 거리 센서
      • 초음파가 물체에 맞고 돌아오는 ‘시간(Time)’을 감지
      • 실제 거리를 직접 만져보는 것이 아니라 시간이라는 매개체를 통해 감지하는 것
• 감지부 설계 시 고려되는 주요 특성
  • 엔지니어가 센서를 선택하거나 설계할 때 감지부에서 가장 중요하게 보는 요소들
    • 민감도 (Sensitivity):
      • 외부 자극이 아주 조금 변했을 때 감지부가 얼마나 크게 반응하는가?
    • 선형성 (Linearity):
      • 자극이 2배 커졌을 때 감지부의 변화도 일정하게 2배가 되는가?
      • 데이터 처리가 쉬워짐
    • 응답 속도 (Response Time):
      • 자극이 발생한 후 감지부가 변화를 완료할 때까지 시간이 얼마나 걸리는가?
    • 내구성 (Durability):
      • 반복되는 자극이나 가혹한 환경(고온, 부식성 가스 등)에서 감지 물질이 변질되지 않는가?

• 실전 사례: 스마트 팩토리의 감지부
  • 컨베이어 벨트 위의 물체 감지
    • 적외선 센서의 감지부는 ‘광다이오드’
    • 물체에 반사되어 돌아오는 빛의 양이 변하는 것을 감지함
  • 모터의 진동 감지
    • 가속도 센서 내부의 ‘미세 질량체(Proof Mass)’가 감지부
    • 진동이 발생하면 이 질량체가 미세하게 움직이며 정전용량을 변화시킴
• 특징
  • 이 단계에서는 아직 전기 신호가 아닐 수도 있음
  • 예시:
    • 온도에 의해 금속이 팽창하거나(바이메탈),
    • 압력에 의해 막이 휘어지는(다이아프램)
    • 물리적 변위 자체가 감지의 결과

• 감지부는 ‘현상’을 ‘물리적 변화’로 고정하는 단계
• 이 단계에서 변화가 정확하게 일어나지 않으면 뒤에 아무리 좋은 신호 처리 프로세서를 달아도 무용지물이 됨

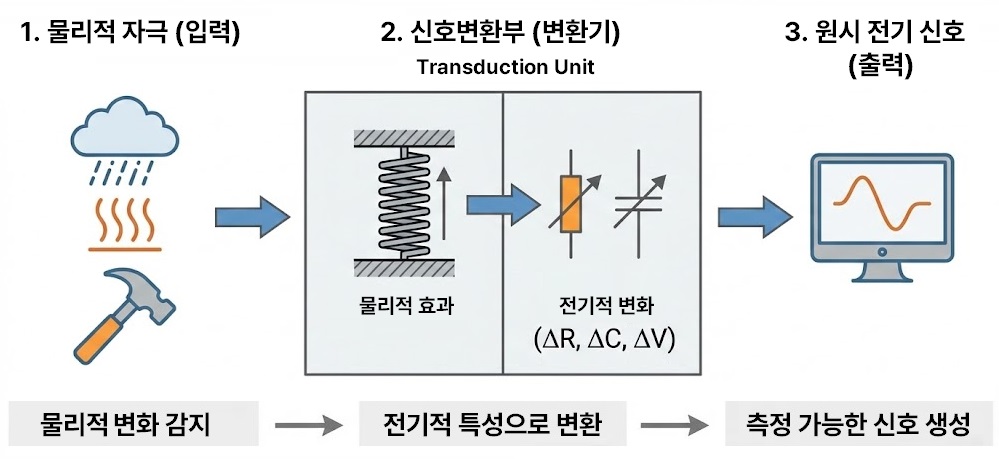

1.2.2 신호 변환부 (Transduction Unit)

• 감지부가 포착한 비전기적인 ‘현상’을 우리가 측정하고 계산할 수 있는 ‘전기적 신호’로 실질적으로 바꾸는 에너지 변환의 핵심
  • (물리적 변위 → 저항값 변화) 또는 (빛 에너지 → 전압) 등으로 에너지의 형태를 전환


• 감지부가 “무언가 변했다”는 것을 느끼는 ‘피부’라면,
• 신호 변환부는 그 변화를 전기적 신호로 바꿔 신경망에 태우는 ‘수용체’의 역할

• 신호 변환의 핵심 원리: 에너지 변환 (Energy Conversion)
  • 신호 변환부는 다양한 물리 법칙을 이용하여 입력 에너지를 전기 에너지로 전환함


  • 대표적으로 쓰이는 물리적 현상들
    • 저항 변화 (Resistive):
      • 물리적 변형이나 온도에 따라 물질의 저항값이 달라지는 원리
      • 예: 스트레인 게이지, 서미스터
    • 용량 변화 (Capacitive):
      • 두 전극 사이의 거리나 유전체가 변할 때 전하를 저장하는 능력인 정전용량이 변하는 원리
      • 예: 터치스크린, 압력 센서
    • 기전력 발생 (Generative/Active):
      • 외부 에너지에 의해 스스로 전압을 만들어내는 원리
    • 압전 효과 (Piezoelectric):
      • 수정 등에 압력을 가하면 전기가 발생하는 현상
    • 광전 효과 (Photoelectric):
      • 빛을 받으면 전자가 튀어나와 전류가 흐르는 현상
    • 열전 효과 (Seebeck Effect):
      • 서로 다른 금속의 온도 차이에 의해 전압이 생기는 현상
• 신호 변환부의 하드웨어적 실체: 트랜스듀서 (Transducer)
  • 흔히 센서와 트랜스듀서를 혼용해서 부르기도 함
  • 엄밀히 말하면 트랜스듀서는 신호 변환 기능을 수행하는 소자 그 자체를 의미함
    • 입력 에너지: 빛, 열, 소리, 압력, 자기장 등
    • 출력 신호: 전압(), 전류(), 저항(), 주파수() 등
  • 예시: 마이크로폰
    • 소리의 진동(공기 압력)을 감지부인 진동판이 받아들이고,
    • 이를 신호 변환부(코일과 자석 또는 정전용량 방식)가 전기 신호로 바꿈으로써 작동하는
    • 대표적인 트랜스듀서
• 변환 과정에서의 성능 결정 요인

  • 신호 변환부가 얼마나 정교하게 만들어졌느냐가 센서 전체의 성능을 결정함

    • 변환 효율 (Efficiency):
      • 입력 에너지 대비 얼마나 뚜렷한 전기 신호를 만들어내는가?
    • 분해능 (Resolution):
      • 입력의 아주 미세한 변화를 전기 신호의 변화로 구별해낼 수 있는가?
    • 히스테리시스 (Hysteresis):
      • 입력이 증가할 때와 감소할 때, 동일한 입력값에서 같은 전기 신호를 출력하는가?
      • 이 오차가 작아야 좋은 센서임

• 실전 사례: 스마트 팩토리와 로보틱스
  • 물리 AI나 로봇 제어 관점에서 신호 변환부는 매우 중요
    • 로봇 팔의 토크(힘) 제어:
      • 로봇 관절에 가해지는 힘을 스트레인 게이지라는 변환부가 저항 변화로 바꿈
      • 이 저항값이 변하는 것을 읽어 로봇이 물체를 얼마나 세게 쥐고 있는지 판단
    • 자율주행차의 LiDAR:
      • 레이저 빛이 물체에 맞고 돌아오는 광학 에너지를
      • APD(Avalanche Photodiode)라는 변환부가 매우 빠른 전기 펄스로 바꿈

• 감지부가 “무엇(What)”을 느끼는가에 집중한다면,
• 신호 변환부는 그것을 “어떻게 전기로 번역(How to Translate)”할 것인가를 담당함

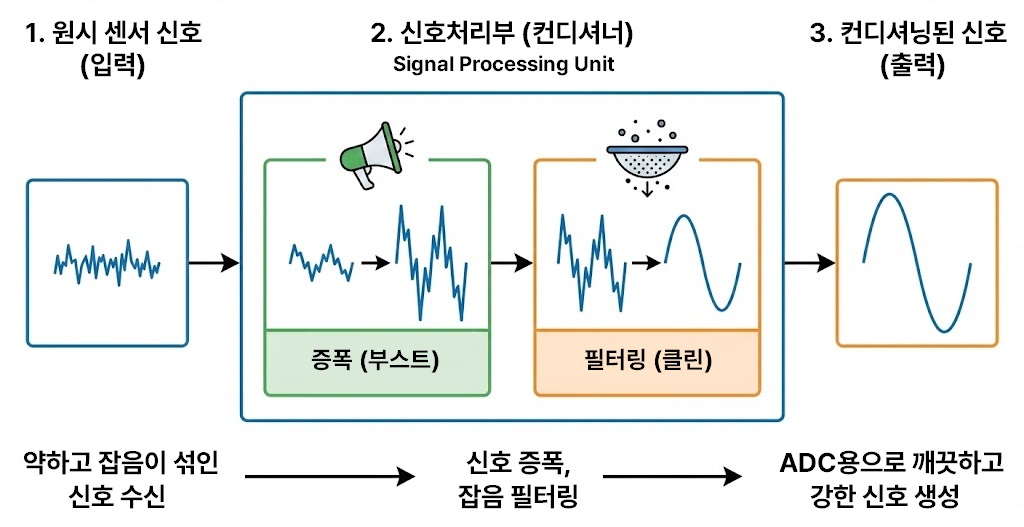

1.2.3 신호 처리부 (Signal Processing)

• 신호 변환부에서 만들어진 전기 신호는 보통 너무 작거나 노이즈가 섞여 있어 바로 사용할 수 없음
• 신호 변환부가 세상의 물리적 변화를 겨우 ‘전기 신호’로 바꾸어 놓았다면,
• 신호 처리부(Signal Processing)는 그 가공되지 않은(Raw) 신호를
• 컴퓨터나 MCU(Raspberry Pi, Jetson Nano 등)가 이해할 수 있는 깨끗한 디지털 데이터로 정제하는 공장의 역할
• ‘신호 컨디셔닝(Signal Conditioning)’이라고도 부름

• 신호 처리부의 주요 공정

  1. 증폭 (Amplification)
     • 신호 변환부에서 갓 나온 전기 신호는 보통 수 mV(밀리볼트) 수준으로 매우 미약함
     • 이를 그대로 전송하면 노이즈에 묻혀버리기 때문에,

     • 사용하기 적절한 전압 범위(예: 0~5V)로 키워주는 과정

     • 핵심 부품:
       • Op-Amp (연산 증폭기)가 역할을 수행
  2. 필터링 (Filtering)
     • 세상에는 우리가 원하는 신호 외에도 수많은 ‘전기적 잡음(Noise)’이 존재함

     • 60Hz 전원 노이즈나 고주파 간섭을 제거하고 순수한 센서 신호만 걸러냄

     • 핵심 부품:
       • 저주파 통과 필터(LPF):
         • 급격하게 튀는 고주파 노이즈를 깎아내고 부드러운 신호만 남김
  3. 선형화 (Linearization)
     • 많은 센서의 출력은 입력에 비례하지 않고 곡선 형태(비선형)를 띰
     • 예:
       • 온도가 2배 올랐는데 저항은 1.5배만 변할 수 있음
       • 이를 소프트웨어나 하드웨어적으로 보정하여 “입력과 출력이 직선 관계”가 되도록 만듦
  4. 아날로그-디지털 변환 (ADC, Analog-to-Digital Conversion)
     • 가장 중요한 단계

     • 연속적인 전압 신호(아날로그)를 컴퓨터가 처리할 수 있는 숫자 값(0, 1)으로 바꿈

     • 분해능(Resolution):
       • 8-bit(256단계), 12-bit(4096단계) 등 비트 수가 높을수록 신호를 더 촘촘하고 정확하게 숫자로 표현할 수 있음
• 하드웨어적 구현: 모듈형 vs 통합형

  • 직접 회로를 설계하거나 기성 센서를 구매하실 때 이 차이를 확인

  • 모듈형 (Analog Output):
    • 증폭과 필터링만 거친 전압을 그대로 내보냄
    • 사용자가 직접 라즈베리파이 등에 별도의 ADC 칩(MCP3008 등)을 달아서 읽어야 함
  • 통합형 (Digital Output):
    • 센서 패키지 안에 ADC와 통신 인터페이스(I2C, SPI)가 모두 들어 있음
    • “온도는 25.5도다”라는 결과값(Data)을 디지털 통신으로 바로 쏴주므로 사용하기 매우 편리함

• 스마트 팩토리 및 AI 에이전트에서의 역할
  • 스마트 팩토리, AI 에이전트 등의 관점에서 신호 처리부는 단순한 회로 그 이상의 의미를 가짐
    • 데이터 신뢰성:
      • 신호 처리부에서 노이즈를 잘 걸러내지 못하면,
      • AI 에이전트는 잘못된 데이터를 기반으로 잘못된 판단을 내리게 됨
      • (Garbage In, Garbage Out)
    • 엣지 컴퓨팅:
      • 최근에는 센서의 신호 처리부 단계에서 간단한 AI 추론(TinyML)을 수행하여, 중요한 이벤트만 중앙 서버로 보내는 방식이 선호됨

• 신호 처리부는 “작고 지저분한 전기 신호를 크고 깨끗한 디지털 숫자로 만드는 필터이자 번역기”
