제조 데이터의 구조 이해

  • 제조 데이터 유형과 특징에서 제조 데이터의 독특한 물리적·시계열적 특성을 반영했다면
  • 제조 데이터의 구조 이해에서는
    • 단순히 테이블의 스키마를 보는 것을 넘어
    • 현장의 물리적 설비와 신호가 어떻게 디지털 데이터의 형태로 구조화되고 정렬되는가?에 초점을 맞출 것

1. 수집 계층에 따른 데이터 구조

  • ISA-95 프레임워크(Framework = 전체 체계)
    • 국제자동화학회(ISA)에서 제정한
    • 기업 IT 시스템(ERP/CRP)과 현장 제어 시스템(MES/PLC) 간의 인터페이스 및 데이터통합 전체 국제 표준 체계

    • 포함 범위:
      • 계층 구조(피라미드)뿐만 아니라,
      • 공정 정보 모델, 자재/장비/인력 데이터 구조, 시스템 간 데이터 교환 포맷, 용어 정의 전체를 다룸
    • 존재 이유:
      • Siemens 설비, SAP ERP, 자체 개발 MES가 서로 대화(데이터 통합)할 수 있도록 만드는 표준 규격서
  • ISA-95 피라미드 모델 (Functional Hierarchy Model = 계층 구조)
    • ISA-95 프레임워크 안에 포함된 여러 표준 모델 중
    • 가장 유명하고 직관적인 ‘기능적 계층 구조’를 시각화한 5단계 피라미드
    단계의미현장 내용
    Level 0물리적 공정 (Physical Process)실제 가공/조립되는 제품 및 하드웨어 장치
    Level 1기본 제어 (Basic Control)센서, 액추에이터, PLC, DCS (실시간 제어 및 신호 발생)
    Level 2공정 감독 제어 (Supervisory Control)SCADA, HMI, 현장 Edge (설비 모니터링, 감독 및 데이터 1차 수집)
    Level 3제조 운영 관리 (Manifacturing Operations Management, MOM)MES, POP, WMS (제조 실행, 스케줄링 및 현장 관리)
    Level 4기업 기획 및 물류 관리 (Business Planning & Logistics)ERP, SCM (기업 자원 관리 및 비즈니스 기획)
    • 도표 해설
      • 데이터는 아래(Level 0)에서 위(Level 4)로 올라갈수록 ‘단순 신호’에서 ‘의미 있는 정보(맥락)’로 변환됨
      • 하부 계층 (Level 0~2 - Raw Data / OT 영역):
        • 특징: 고주파(ms 단위), 대용량, 단순 수치(Numeric), 시계열(Time-Series) 중심
        • 상태: 숫자만 늘어서 있어 이 값이 무언가를 뜻하는지 단독으로는 알기 어려움 (예: 45.2)
      • 상부 계층 (Level 3~4 - Contextualized Data / IT 영역):
        • 특징: 이벤트 중심(Event-driven), 관계형(Relational), 요약/집계(Summary) 중심
        • 상태: 맥락이 입혀짐 (예: 45.2라는 숫자가 사출기 1호기의 노즐 온도라는 의미를 가짐)


  • 공장 자동화 표준인 ISA-95 피라미드 모델을 기반으로 하는 데이터의 흐름과 계층 확인하기
    • 제조 데이터의 구조를 이해하는 가장 클래식하면서도 강력한 방법
    • 데이터가 상위 계층으로 올라갈수록 집계(Aggregation)되고 컨텍스트가 풍부해짐


  • 제조 AI 분석의 핵심: 계층 간 데이터 융합 (Data Join)
    • “AI 분석이 실패하는 이유”와 연결하기 좋은 포인트
    • 센서 데이터만 있는 경우 (Level 1만 활용):
      • 센서 수치가 갑자기 튀는 것은 알 수 있지만,
      • “이게 원자재(Lot) 때문인지, 작업자 조작 실수인지, 설비 노후화 때문인지” 원인을 규명할 수 없음
    • MES 데이터만 있는 경우 (Level 3만 활용):
      • 불량이 5개 났다는 결과는 알지만,
      • “공정 진행 중 설비의 전압이나 압력이 정확히 어떤 순간에 어떻게 변했는지” 미시적 원인을 알 수 없음
    • 💡 결론:
      • 제조 데이터 분석의 핵심은 Level 1의 시계열 센서 데이터와 Level 3의 MES 공정 이벤트(작업지시서, Lot 번호, 작업자 등)를
      • Timestamp나 Lot ID 기준으로 조인(Join)하여 데이터 마트를 구축하는 것


  • ISA-95 피라미드는 단순한 장비 배치도가 아니라 바로 ‘데이터가 익어가는 과정’
  • 데이터 파이프라인 설계를 위해서는
    • 센서가 뿜어내는 ‘의미 없는 숫자(Level 1)’에,
    • MES의 ‘작업 맥락(Level 3)’을 입히고, ERP의 ‘비즈니스 가치(Level 4)’로 환산하는
    • 전체 흐름을 이해해야 제대로 된 제조 데이터 파이프라인을 설계할 수 있음
  • 분석을 위해서는
    • Level 1~2의 센서 데이터와 Level 3의 MES 이벤트 데이터(예: 이 센서 값이 튄 시점에 어떤 작업지시서와 제품이 흘러가고 있었는가?)를 결합하는
    • ‘계층 간 데이터 매핑 구조’를 이해하는 것이 핵심

2. 시계열 Tag 데이터 구조

  • 일반 데이터 vs 시계열 Tag 데이터
    • 일반 RDBMS 방식 (Wide Table):
      • 설비 1대의 여러 센서 값을 한 행에 저장
      • 문제점: 센서가 추가될 때마다 테이블 컬럼을 늘려야 함 (스키마 변경 부담)
      Timestamp설비ID온도 센서압력 센서진동 센서...
      10:00:01Unit01230.55.20.01...
    • 시계열 Tag 데이터 방식 (Narrow Table):
      • 시간과 Tag ID를 키(Key)로 하여 수직으로 저장
      • 장점: 센서가 1개든 1,000개든 스키마 변경 없이 데이터 적재 가능.
      Timestamp(시간)Tag ID (이름)Value (값)
      10:00:01U1_TEMP230.5
      10:00:01U1_PRES5.2
      10:00:01U1_VIB0.01
      10:00:02U1_TEMP230.7
  • 기본 3요소 + 1요소 구조:
    • Timestamp (언제?):
      • 데이터가 발생한 정확한 시각 (고주파 데이터일수록 나노초/밀리초 단위 정밀도 구조)
      • 단순히 시간이 아니라, 데이터의 고유 키(Primary Key) 역할을 수행함
      • 도입 포인트:
        • 고주파 센서(진동, 전류)는 \(ms\)(밀리초) 또는 \(\mu s\)(마이크로초) 단위까지 저장해야 오탐을 줄일 수 있음
    • Tag Name/ID (무엇을?):
      • 설비 및 센서의 고유 식별자
        • 어떤 설비의 어떤 부위인지 식별하는 고유 코드 (예: LINE1_MOLD_TEMP_01)
      • 도입 포인트:
        • 현장마다 Tag 명명 규칙(Naming Convention)이 다름
        • 이를 표준화하는 작업이 분석 전처리에서 가장 중요함
    • Value (값은?):
      • 실제 측정값 (정수, 실수 등)과 측정된 데이터 타입
      • 도입 포인트:
        • 데이터 타입(Integer, Float, Boolean 등)에 따라 저장 용량과 분석 알고리즘이 달라짐
    • (+추가) Quality / Flag (믿을 수 있는가?):
      • 실제 현장 데이터에는 센서 고장, 통신 단절 등으로 인한 노이즈가 많음
      • 데이터가 ‘정상’적으로 수집되었는지 표시하는 Quality 값(Good/Bad/Uncertain)이나 Flag 데이터가 이 구조에 함께 저장되어야 함
  • 설비 메타데이터 구조 (Asset Framework):
    • Tag ID 하나만 보면 이것이 어느 공장, 어느 라인, 어떤 설비의 부품인지 알 수 없음

    • 설비를 트리(Tree)나 그래픽(Graph) 형태의 계층 구조로 추상화하여 Tag와 매핑하는 데이터 구조를 다루어야 함

    • [메타데이터 결합] Asset Framework의 실체
      • Tag ID의 한계:
        • LINE1_MOLD_TEMP_01 🡪 분석가는 이 Tag가 속한 공장의 목표 생산량이나, 이 금형의 정비 이력을 알 수 없음
          • “이 금형이 언제 설치되었지?”, “이 라인의 목표 생산량은 얼마지?”라는 비즈니스적/물리적 맥락을 알 수 없음
        • 해결책:
          • 이 Tag ID를 실제 물리적 자산(Asset)인 ‘사출성형기 #01’에 연결하고,
          • 그 자산에 대한 메타데이터(제조사, 설치일 등)를 트리 구조로 관리해야 함
      • Asset Framework (가산 체계) 매핑:

        • Tag ID(가상)와 실제 물리적 자산(Asset)을 계층형 구조로 연결하고, 각 레벨에 속성(Attribute) 데이터를 부여함

            # Asset Framework 예시 (YAML 형식 트리)
  Factory: 안산공장
  Line: 가공1라인
      Asset: 사출성형기 #01
      Attributes:
          Manufacturer: Sumitomo
          Install_Date: 2020-01-01
      Sensors (Tags):
          - Name: 노즐 온도 ➔ Mapping to Tag ID: LINE1_MOLD_TEMP_01
          - Name: 사출 압력 ➔ Mapping to Tag ID: LINE1_MOLD_PRES_01
  • Time-Series DB (TSDB)의 필요성
    • 그렇다면 이 방대한 시계열 데이터는 어디에 저장하는가?
      • 거대한 시계열 데이터를 처리하기 위해 RDBMS가 아닌 ‘TSDB(시계열 데이터베이스)’라는 전용 저장소가 필요함
        • “어? 그냥 3개 컬럼짜리 테이블이면 우리가 흔히 쓰는 MySQL/Oracle 같은 RDBMS나 엑셀에 저장해도 되는 것 아닌가요?”
    • TSDB vs RDBMS
      비교 항목시계열 전용 DB (TSDB)전통적 관계형 DB (RDBMS)
      주요 목적고주파 시계열 데이터의 초고속 적재 및 연속 추이 분석복잡한 관계형 트랜잭션의 정확성 및 무결성 보장
      쓰기 성능 Append-only(누적 저장) 위주의 초고속 쓰기
      (초당 수십만 건 수신 가능)      		트랜잭션 Lock 및 인덱스 갱신으로 초고속/대용량 쓰기에 한계
      데이터 수정/삭제거의 발생하지 않음 (과거 기록은 불변)UPDATE / DELETE 작업이 빈번하게 발생
      저장 효율성동일한 Tag ID 반복 구조에 최적화된 고압축률 (용량 80~90% 절감)데이터 가변성으로 인해 압축 효율이 낮고 용량 급증
      조회 및 분석 (Query)시간 범위 집계(평균, 이동평균, Downsampling)에 특화된 전용 함수 제공시간 단위 그룹화/집계 시 쿼리가 매우 복잡하고 속도가 현저히 느림
      • 대조 항목별 세부 설명
        • 쓰기 성능 (Insert Speed): ‘누적’ vs ‘무결성’
          • RDBMS의 한계:
            • RDBMS는 데이터의 ACID(트랜잭션 무결성)를 보장하기 위해 데이터를 쓸 때마다 Index를 갱신하고 테이블에 Lock을 적용
            • 밀리초($ms$) 단위로 센서 수만 개가 뿜어져 나오는 상황에서는 DB에 병목(Overhead)이 생겨 데이터가 유실될 수 있음
          • TSDB의 강점:
            • 과거 데이터를 수정하지 않는 ‘Append-only(단순 누적)’ 방식을 채택
            • 인덱싱 부담을 최소화하고 쏟아지는 데이터를 스폰지처럼 주입
        • 저장 공간과 압축 (Storage & Compression): ‘패턴 압축’ vs ‘일반 저장’
          • RDBMS의 한계:
            • Timestamp, Tag ID 같은 동일한 텍스트 데이터가 매초/매밀리초마다 무한 반복 저장
            • 디스크 용량이 순식간에 소모됨
          • TSDB의 강점:
            • “어차피 Tag ID는 계속 똑같고, Timestamp는 1초씩 일정하게 증가한다”는 특성을 이용
            • 차이값(Delta)만 저장하는 시계열 특화 압축 알고리즘(Gorilla 등)을 사용 🡪 용량을 1/10 수준으로 감소
        • 조회 및 집계 쿼리 (Querying & Aggregation): ‘전용 함수’ vs ‘복잡한 SQL’
          • RDBMS의 한계: -“최근 1시간 동안의 1분 단위 평균값”을 구하려면 GROUP BY와 시간 변환 함수를 복잡하게 조합해야 함
            • 수억 건의 레코드를 스캔하느라 조회 시간이 수십 초 이상 소요
          • TSDB의 강점:
            • time_bucket(), moving_average() 같은 시계열 전용 함수를 기본 제공
            • 미리 집계된 데이터(Downsampling) 구조가 적용되어 있음
            • 수억 건의 데이터도 0.1초 만에 그래프로 출력 가능


  • 시계열 Tag 데이터 구조를 이해한다는 것은 단순히 Timestamp, Tag, Value라는 세 단어를 아는 것이 아님

  • 쏟아지는 센서 신호를 유실 없이 저장하고(TSDB),
  • 그 숫자가 어느 공장, 어느 설비의 것인지 맥락(Asset Framework)을 입히고,
  • 그 데이터가 믿을 수 있는지(Quality Flag)까지 함께 관리하는
  • 전체 체계를 이해하는 것이 제대로 된 제조 데이터 분석의 출발점

3. 공정 컨텍스트 데이터 구조

  • 센서 데이터가 아무리 많아도 ‘맥락(Context)’이 없으면 무의미한 숫자 나열에 불과함

  • 제조 데이터 구조화의 핵심은 시계열 데이터에 공정의 맥락을 입히는 데이터 모델링

  • Lot / Serial 기반 구조:
    • 제품 한 단위(Unit) 또는 한 묶음(Lot)이 시각 A에 공정 1에 진입하여 시각 B에 나갔다는 시간적 구간(Interval) 데이터 구조
  • 4M 데이터 구조 (Man, Machine, Material, Method):
    • Man: 해당 시점에 작업한 작업자 정보
    • Machine: 사용된 설비 및 금형/툴 번호
    • Material: 투입된 원자재의 Lot 번호 (추적성, Traceability)
    • Method: 당시 설비에 세팅된 레시피(Recipe) 및 파라미터 조건

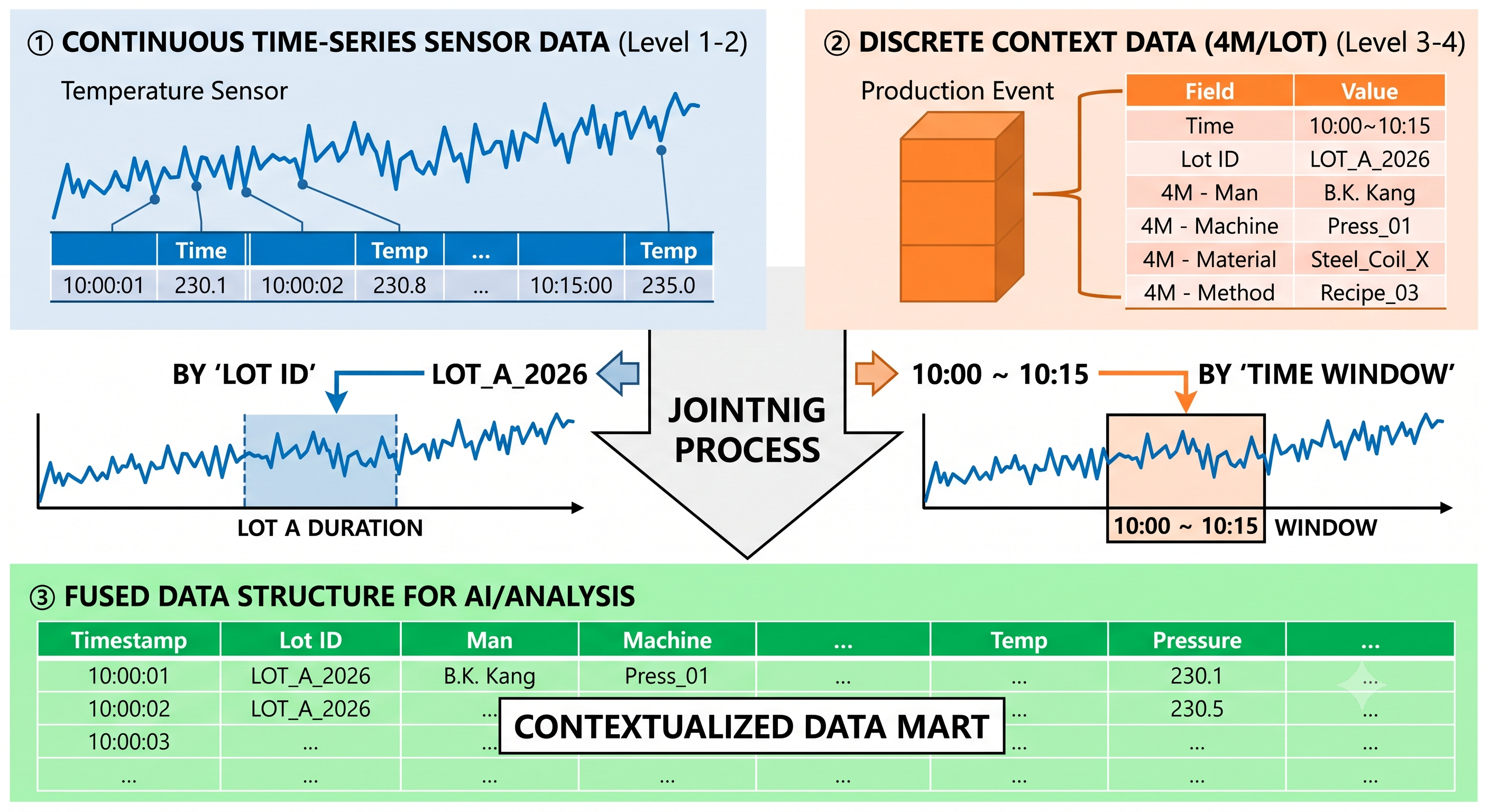

시계열 센서 데이터(Continuous)와 4M 컨텍스트 데이터(Discrete)를
특정 'Time Window(시간 창)'이나 'Lot ID'를 기준으로 어떻게 조인(Join)하고 융합 구조를 만드는지 시각적으로 보여주는 그림

4. 제조 특화 데이터 포맷과 표준 프로토콜 구조

  • 통신 표준과 데이터 트리: OPC-UA (Open Platform Communications Unified Architecture)
    • 개념:
      • 서로 다른 제조사의 설비(Siemens, Mitsubishi 등)가 브랜드에 상관없이 동일한 언어로 대화할 수 있도록 만들어진
      • 스마트팩토리 표준 통신 아키텍처
    • 노드(Node)와 오브젝트(Object) 데이터 구조:
      • 설비와 센서를 단순한 숫자가 아니라, 객체(Object) 중심의 트리(Tree) 구조로 추상화하여 관리

      • 구조 예시:

          [Root] (뿌리)
  └── [Objects]
      └── [Line1_CNC_Machine] (오브젝트: 1라인 CNC 설비)
          ├── [Variables] (변수 노드: 실제 측정 데이터)
          │    ├── Temperature: 42.5 (°C)
          │    └── Spindle_RPM: 1200 (RPM)
          └── [Methods] (메서드 노드: 제어 명령)
                  └── Start_Cooling() (냉각기 가동 명령)
        • OPC-UA는 단순히 숫자를 주고받는 것이 아니라
        • 1라인 CNC 설비라는 상자(오브젝트) 안에 온도라는 변수(Node)와 냉각 가동이라는 명령(Method)을
        • 트리 형태로 묶어서 주고받는 데이터 구조를 의미함


  • 반도체/디스플레이 특화 구조: SECS/GEM 프로토콜
    • 개념:
      • 반도체/디스플레이 공정처럼 매우 정밀하고 복잡한 설비에서 표준으로 사용되는
      • 장비-호스트(MES) 간 통신 규격
    • 핵심 수집 데이터 구조 (SVID & 이벤트 리포트):
      • SVID (Status Variable ID):
        • 장비의 현재 상태를 나타내는 정적/동적 변수 번호
          • 예: SVID 1001 = Chamber Temperature, SVID 1002 = Gas Flow Rate
      • 이벤트 기반 리포트 (Event-Driven Report):
        • 밀리초 단위로 데이터를 무조건 출력/전달하는 것이 아니라,
        • 특정 사건(Event)이 발생했을 때 관련된 SVID 묶음을 전송하는 효율적인 구조

      • 데이터 수집 예시 구조:

          [Event Trigger] ➔ "웨이퍼 가공 완료 (Event ID: 501)" 발생 시!
  └── [Event Report Data Package]
      ├── Time: 2026-03-27 10:00:00.123
      ├── SVID 1001 (Chamber Temp): 250.0 °C
      ├── SVID 1002 (Gas Flow): 50.2 sccm
      └── SVID 2005 (Wafer ID): WAF_2026_09
        • SECS/GEM은 무작정 데이터를 쌓는 게 아니라,
        • 웨이퍼 투입, 가공 완료 같은 특정 이벤트가 발생한 순간에
        • 해당 이벤트와 연관된 SVID(변수 값들)를 한 묶음의 리포트로 패키징해서 전송하는 데이터 구조를 가짐


  • 빅데이터 저장 포맷: Columnar(컬럼 기반) 저장 구조 vs CSV
    • 개념:
      • 엑셀이나 CSV처럼 가로(Row) 방향으로 데이터를 저장하는 것이 아니라,
      • 세로(Column) 방향으로 데이터를 모아서 저장하는 빅데이터 전용 파일 포맷(Parquet, Avro 등)
      • 대규모 시계열 데이터를 분석할 때, 디스크 읽기(Disk I/O) 병목을 줄이고 분석 조회 속도를 극대화하기 위해 사용함
    • 구조적 차이점 비교:
      구분일반 CSV / RDBMS (Row-based)Parquet / ORC (Columnar-based)
      저장 방식텍스트 (문자열)바이너리 (컬럼별 인코딩 및 압축)
      압축률/디스크 사용량텍스트 형태 그대로 저장되어 용량이 큼동일한 센서 데이터끼리 모여 있어 압축률 80~90% 달성
      저장 시 CPU 소모적음 (단순 텍스트 쓰기)큼 (컬럼 재배치 및 압축 연산 필요)
      분석 조회 속도느림 (불필요한 컬럼까지 전체 스캔)압도적으로 빠름 (필요한 컬럼만 디스크에서 로드)
