Airflow 개요

• 1. Apache Airflow 개요
  • 1.1 정의 및 핵심 개념
  • 1.2 Apache Airflow의 개발 역사
  • 1.3 Airflow 아키텍처 및 구성 요소
  • 1.4 Airflow의 주요 장점과 한계점
  • 1.5 주요 용어 정리
• 2. Airflow 환경 구축 (Docker 기반)
• 3. 예제 코드 및 상세 설명
• 4. 실습 예제 코드 결과 확인 및 검증 프로세스

1. Apache Airflow 개요

1.1 정의 및 핵심 개념

• Apache Airflow란?
  • 복잡한 데이터 파이프라인(Data Pipeline)과 워크플로우(Workflow)를 효율적으로 개발, 예약(Scheduling), 모니터링하기 위해 만들어진 오픈소스 워크플로우 관리 플랫폼(Workflow Management Platform)
  • 간단히, 워크플로우(Workflow)를 작성, 스케줄링 및 모니터링하는 오픈소스 플랫폼
• Apache Airflow의 핵심 개념
  • Airflow의 가장 큰 특징은 “Configuration as Code (코드로 작성하는 설정)”
  • XML이나 GUI 기반의 툴과 달리, 모든 워크플로우를 Python 코드로 정의 🡲 버전 관리, 테스트, 유지보수가 용이하며 유연성과 확장성을 극대화

  • Airflow의 핵심은 단순히 코드를 실행하는 것이 아니라, 복잡하게 얽힌 수많은 작업(Job)들을 지능적으로 관리하고 시각화하는 데 있음



  • DAG (Directed Acyclic Graph, 방향성 비순환 그래프)
    • 워크플로우를 구성하는 전체적인 뼈대
    • 워크플로우를 구성하는 태스크(Task)들의 실행 순서와 의존 관계를 정의한 비순환 유향 그래프
    • Python 코드로 정의되므로 버전 관리 및 협업에 유리함

    • Airflow에서 모든 작업 흐름은 DAG로 표현됨

    • Directed (방향성):
      • 태스크(Task)들이 실행되는 명확한 순서와 방향이 존재함 (A 🡲 B)
    • Acyclic (비순환):
      • 루프(Loop)나 순환 구조를 가질 수 없음
      • 한 번 실행된 태스크로 다시 되돌아가는 경로가 존재하지 않아 교착 상태(Deadlock)를 방지
        • A가 B를 실행하고, 다시 B가 A를 실행하는 순환 구조는 허용되지 않음
        • 무한 루프 방지와 명확한 선후 관계 보장을 위함
    • Graph (그래프): 노드(태스크)와 엣지(의존성)로 구성된 구조체
  • Task (태스크)
    • DAG 내부의 가장 기본적이고 독립적인 실행 단위
    • 하나의 작업(예: 데이터 다운로드, SQL 쿼리 실행, 이메일 전송 등)을 의미
    • 크게 두 가지 형태로 정의됨
      • Operators (오퍼레이터): 실제로 작업을 수행하기 위해 미리 템플릿화된 클래스
        • PythonOperator: Python 함수를 실행할 때 사용
        • BashOperator: Bash 명령어나 스크립트를 실행할 때 사용
        • MySqlOperator / PostgresOperator: 특정 RDBMS에 쿼리를 전송할 때 사용
      • Sensors (센서):
        • 특정 조건(파일 생성, 특정 시간, API 응답 등)이 충족될 때까지 기다렸다가 다음 태스크를 트리거하는 특수한 형태의 오퍼레이터
    • Operator vs Task: 개념의 차이
      • Operator (오퍼레이터):
        • 작업을 수행하기 위한 ‘템플릿’ 또는 ‘틀’
          • 예: PythonOperator, BashOperator, S3ToRedshiftOperator
      • Task (태스크):
        • 오퍼레이터를 실제로 구체화하여 DAG에 배치한 ‘실행 단위’
        • 하나의 DAG 안에 여러 개의 태스크가 존재
        • 태스크는 오퍼레이터의 인스턴스
  • Task Instance (태스크 인스턴스)
    • DAG가 실행될 때(DAG Run), 그 안에 속한 개별 Task가 실제로 물리적인 자원을 할당받아 실행되는 상태를 의미
    • ‘대기(Queued)’, ‘실행 중(Running)’, ‘성공(Success)’, ‘실패(Failed)’ 등의 고유한 생명주기(State)를 가짐
• AI 서비스에서의 역할:
  • 데이터 수집 🡲 전처리 🡲 모델 학습 🡲 평가 🡲 서빙으로 이어지는 ML Pipeline의 각 단계를 자동화하고,
  • 특정 단계 실패 시 재시도(Retry)나 알림을 처리함

1.2 Apache Airflow의 개발 역사

• 2014년 ~ 2015년: 에어비앤비(Airbnb)에서 개발 시작
  • 2014년 10월:
    • 에어비앤비의 엔지니어였던 맥심 보슈맹(Maxime Beauchemin)
    • 사내의 복잡해지는 데이터 파이프라인과 스케줄링 문제를 해결하기 위해 처음으로 개발을 시작
    • 당시 기존 툴(Crontab, Oozie 등)의 경직성을 해결하기 위해 “코드로 정의하는 워크플로우(Configuration as Code)”라는 패러다임을 최초로 제안
  • 2015년 6월:
    • 에어비앤비는 오픈소스 생태계 발전을 위해 Airflow를 오픈소스로 공식 선언하고 깃허브(GitHub)에 공개
• 2016년 ~ 2018년: 아파치 인큐베이터 진입
  • 2016년 3월:
    • 프로젝트의 확장성과 중립성을 확보하기 위해 아파치 소프트웨어 재단(ASF)의 인큐베이터 프로젝트로 등록
    • 이 시기에 에어비앤비뿐만 아니라 구글, 인튜이트(Intuit), 넷플릭스 등 글로벌 테크 기업들이 컨트리뷰터로 대거 참여하면서 커뮤니티가 급격히 성장
    • 구글 클라우드(GCP)가 자사의 RAG 및 데이터 오케스트레이션 관리형 서비스인 Cloud Composer의 기반 엔진으로 Airflow를 채택하면서 엔터프라이즈 시장에서의 신뢰도가 급상승
• 2019년: 탑레벨 프로젝트 승격 및 v1.10 안정화
  • 2019년 1월:
    • 아파치 재단:
      • Airflow의 기술적 성숙도와 커뮤니티 완성도를 인정
      • 재단의 최고 등급인 탑레벨 프로젝트(Top-Level Project, TLP)로 승격
    • 이 시기에 발매된 v1.10 계열 버전들은 전 세계 수많은 기업의 프로덕션 환경에 표준 데이터 파이프라인 관리 도구로 대폭 도입됨
    • 쿠버네티스 엑세큐터(KubernetesExecutor)의 도입 등 컨테이너 환경과의 결합도 이 시기에 본격화
• 2020년 말 ~ 현재: Airflow 2.0 세대와 현대적 마이그레이션
  • 2020년 12월:
    • 아키텍처를 전면 개편한 Airflow 2.0 출시
    • 고질적인 병목이었던 스케줄러를 멀티 스레드/액티브-액티브 분산 스케줄러 구조로 변경하여 성능을 극대화
    • 기존의 무거운 오퍼레이터 위주 방식 🡲 Python 함수 자체를 태스크로 파싱하는 TaskFlow API 도입 🡲 개발 생산성 혁신
    • 대규모 UI/UX 개편 및 웹서버 성능 최적화
  • 현재:
    • 이후 대대적인 패키지 파편화 정리(Providers 패키지 분리), 보안 취약점 개선, 실시간 이벤트 기반 트리거(Deferrable Operators) 도입 등 현대적인 데이터 스택(Modern Data Stack)의 필수 관제탑으로 지속해서 진화 중

1.3 Airflow 아키텍처 및 구성 요소

• Airflow는 확장성과 모니터링을 위해 여러 분산 컴포넌트로 구성됨


  출처: Shutterstock
  • Scheduler (스케줄러):
    • Airflow의 심장부
    • 모든 DAG와 태스크의 의존성을 상시 감시
    • 실행 조건이 충족된 태스크를 큐(Queue)에 밀어 넣어 실행을 트리거
  • Web Server (웹 서버):
    • 사용자가 DAG의 상태를 확인하고, 수동으로 실행하거나 로그를 점검할 수 있는 GUI 제공
    • 수동 트리거, 에러 로그 확인, Task 재시도(Clear) 등을 편리하게 수행할 수 있음
  • Metadata Database (메타데이터 DB):
    • DAG 구조, 실행 이력, Task 상태, 연결 정보(Connections) 등 Airflow의 모든 실행 이력, 상태 값을 저장하는 중앙 저장소
    • 주로 PostgreSQL, MySQL 등의 RDBMS 활용
  • Executor (엑세큐터):
    • 태스크가 실제로 ‘어떻게’ 실행될지 결정하는 메커니즘
      • 단일 머신에서 실행할지(Sequential/Local), 여러 서버에 분산하여 실행할지(Celery/Kubernetes)를 정의


    • SequentialExecutor:
      • 단일 스레드로 하나씩 순차 실행 (테스트용)
    • LocalExecutor:
      • 스케줄러와 같은 장비에서 멀티프로세싱으로 병렬 실행 (소규모)
    • CeleryExecutor / KubernetesExecutor:
      • 분산 환경에서 다수의 워커(Worker) 노드에 작업을 분배하여 대규모 병렬 처리 (운영 환경)
  • Worker (워커):
    • Executor가 Celery나 Kubernetes 기반일 때, 실제로 분배된 태스크의 로직을 직접 할당받아 수행하는 물리적 주체
• Airflow의 계층

  • Airflow는 설계상 [오퍼레이터 🡲 태스크 🡲 태스크 인스턴스]라는 3단계 수직 계층을 가짐

      [ 1단계: 템플릿 ]  Operator (클래스 정의)
                              │
                              ▼ (코드 단에서 객체화)
      [ 2단계: 선언부 ]  Task (오퍼레이터의 인스턴스 / DAG 구조 정의)
                              │
                              ▼ (특정 시간에 스케줄러가 실행 / 런타임)
      [ 3단계: 실행부 ]  Task Instance (태스크 + 특정 실행 시간 / 물리적 실행 상태)



  • 일반적인 프로그래밍 개념 및 일상적인 비유와 매핑하면..

    계층	Airflow 용어	프로그래밍(OOP) 비유	일상 비유	특징
    1단계	Operator	Class (클래스)	붕어빵 틀	작업을 어떻게 할지 정의한 설계도 그 자체
    2단계	Task	Object (객체)	메뉴판에 등록된 붕어빵	코드 단에서 변수에 할당하여 DAG 파일에 등록한 상태
    3단계	Task Instance	Runtime Memory (메모리 적재)	2026년 7월 7일 16시에 구워낸 '그 붕어빵'	특정 날짜/시간(Logical Date)을 부여받아 실제 실행되는 물리적 실체

  • 무엇이 다른가? (핵심 차이점 비교)

    • Task (태스크)
      • 어디에 존재하는가?:
        • 작성하는 dag.py 코드 소스 파일 내부에 존재
      • 언제 생성되는가?:
        • 파이썬 스크립트가 파싱되어 웹서버나 스케줄러가 DAG 그래프를 그릴 때 정의됨
      • 역할:
        • “이 작업은 BashOperator를 쓸 거고, command는 echo 'Hello'이며, 앞뒤에 어떤 태스크와 연결된다”라는
        • 정적(Static)인 의존성 지도 역할
      • 문맥적 인스턴스:
        • “태스크는 오퍼레이터의 인스턴스”라고 부르는 것 🡲 파이썬 코드상에서 task_A = BashOperator(...)와 같이
        • 오퍼레이터 클래스의 생성자를 호출하여 ‘객체화’했다는 뜻
    • Task Instance (태스크 인스턴스)
      • 어디에 존재하는가?:
        • Airflow의 중앙 메타데이터 데이터베이스(DB) 및 실제 워크(Worker)의 메모리/CPU 공간에 존재
      • 언제 생성되는가?:
        • 스케줄러가 작동하여 “오늘 치(예: 2026-07-07) 배치를 돌려라!” 하고 DAG Run(정해진 시간의 실행 회차)을 트리거하는 순간 생성됨
      • 역할:
        • “오늘 오후 4시에 실행된 task_A“라는 명확한 시공간적 컨텍스트를 가짐
        • 따라서 이 단계에 와서야 비로소 ‘대기(Queued)’, ‘실행 중(Running)’, ‘성공(Success)’, ‘실패(Failed)’ 같은 동적(Dynamic)인 생명주기(State)를 가질 수 있음
• Airflow의 핵심 동작 메커니즘
  1. DAG 작성:
     • ./dags 디렉토리에 Python 파일을 생성하여 워크플로우를 코딩
  2. Parsing:
     • 스케줄러가 작성된 Python 코드를 읽어 DAG 구조를 파악
  3. Scheduling:
     • schedule_interval 설정을 통해 주기적(예: 매일 자정)으로 실행되도록 설정
     • start_date와 schedule_interval을 계산하여 실행 시점이 된 태스크를 ‘Scheduled’ 상태로 바꿈
  4. Queuing:
     • 실행 가능한 태스크를 Executor에게 전달
     • Executor는 이를 큐에 넣음
  5. Execution:
     • 워커가 큐에서 태스크를 가져와 실제 로직 실행
  6. State Update:
     • 실행 결과(Success/Failed)를 메타데이터 DB에 업데이트
     • 웹 서버는 이를 화면에 출력
  7. 모니터링:
     • 웹 UI를 통해 각 태스크의 성공/실패 여부, 로그, 실행 시간을 실시간으로 확인
  8. 연동:
     • 다양한 Operator(Python, Bash, SQL, Docker, Kubernetes 등)를 사용하여 외부 시스템과 상호작용

• 요약
  • 코드에 task_1 = PythonOperator(...)라고 적는 행위 🡲 오퍼레이터라는 설계도를 가지고 Task(정적 객체)를 만든 것
  • 배치가 돌 때, 스케줄러가 DB에 “2026년 7월 7일 자 task_1 실행해라” 하고 레코드를 파싱하여 물리 자원을 할당하는 순간 생성되는 것이 Task Instance(동적 실행 상태)
  • 즉, Task는 1개만 정의되어 있어도, 배치가 매일 도는 스케줄이라면 Task Instance는 매일 1개씩(한 달이면 30개) 쌓이게 됨

1.4 Airflow의 주요 장점과 한계점

• 장점
  • 강력한 확장성(Dynamic Pipeline):
    • Python 언어의 생태계를 그대로 사용
      • 수많은 라이브러리가 미리 구현되어 있어, AWS, GCP, Azure, Slack, Docker 등과의 연동이 매우 쉬움
      • 모든 라이브러리를 임포트하여 커스텀 오퍼레이터나 플러그인을 무한히 확장할 수 있음
    • 반복문을 통해 수백 개의 태스크를 동적으로 생성할 수 있음
  • 직관적인 UI와 모니터링:
    • 웹 GUI가 매우 직관적
    • 파이프라인의 병목 구간이나 에러 발생 지점의 로그를 클릭 한 번으로 즉시 추적 가능
  • 유연한 에러 핸들링:
    • 특정 단계에서 에러가 나면 자동으로 재시도하도록 설정하거나, 실패 즉시 담당자에게 메시지를 보낼 수 있음
    • 태스크 실패 시 재시도 횟수(retries), 재시도 간격(retry_delay), 실패 시 알림(Slack, Email 트리거) 등을 DAG 단에서 정교하게 제어 가능
  • Backfill:
    • 과거 특정 시점의 데이터를 다시 처리해야 할 때, 코드 수정 없이 명령 하나로 과거 날짜의 작업들을 일괄 실행할 수 있음
• 한계점 및 주의사항 (ETL vs ELT)
  • 데이터 이동 툴이 아님:
    • Airflow는 작업을 제어하고 순서를 조율하는 ‘오케스트레이터(Orchestrator)’
    • 자체적으로 기가바이트 단위의 데이터를 가공하고 실어나르는 ‘데이터 처리 엔진’이 아님
  • 무거운 데이터 처리 배제:
    • 대용량 데이터를 처리할 때는 Airflow 워커 내부에서 직접 처리하는 방식을 피해야 함
    • Airflow는 Spark, Databricks, BigQuery, Snowflake 같은 외부 연산 인프라에 명령(쿼리/트리거)만 내리고, 그 작업이 끝났는지 제어하는 신호등 역할로 쓰는 것이 정석

1.5 주요 용어 정리

용어	설명
Execution Date	DAG가 실행되기로 예약된 논리적 시점 (실제 실행 시간과 다를 수 있음)
XComs	태스크 간에 작은 데이터(메시지, 경로 등)를 공유하기 위한 통신 메커니즘
Variables	Airflow 전역에서 공통으로 사용하는 설정값 (ID, 경로 등)
Connections	외부 시스템(DB, 클라우드) 접속 정보 관리 (암호화되어 저장됨)

• 요약
  • Apache Airflow는 데이터 파이프라인의 ‘중앙 관제탑’
    • 복잡하게 얽혀 있는 엔터프라이즈 환경의 데이터 흐름을 하나의 방향성 그래프(DAG)로 묶어 자동화하고,
      • 예: 매일 새벽 2시에 서비스 DB에서 데이터 추출 🡲 MinIO/S3에 백업 🡲 Spark로 데이터 정제 🡲 VectorDB 및 Data Warehouse에 로드 🡲 마케팅 팀에 완료 알림
    • 실패 시 가이드라인을 코드로 통제할 수 있게 해주는 데이터 엔지니어링의 핵심 인프라 기술로 정의

2. Airflow 환경 구축 (Docker 기반)

1. 준비 단계

    # 작업 디렉토리 생성
    mkdir airflow-docker && cd airflow-docker

    # 공식 docker-compose.yaml 파일 다운로드
    curl -LfO 'https://airflow.apache.org/docs/apache-airflow/stable/docker-compose.yaml'

    # 필요한 디렉토리 생성
    mkdir -p ./dags ./logs ./plugins ./config


2. 환경 변수 설정

   • Airflow에 필요한 유저 ID 정보를 .env 파일에 기록

       echo -e "AIRFLOW_UID=$(id -u)" > .env


3. 서비스 초기화 및 실행

    # DB 초기화
    docker compose up airflow-init

    # 서비스 실행 (-d는 백그라운드 실행)
    docker compose up -d


   • docker compose up airflow-init는 파일에 등록된 컨테이너 중에서 airflow-init만 실행한다는 의미
     • airflow-init 컨테이너:
       • Airflow가 정상적으로 돌 수 있도록 기반 인프라 환경을 딱 한 번만 세팅하고 스스로 종료(Exit)되는 일회성(Transient) 컨테이너
       • 내부적으로 다음과 같은 작업을 수행함
         • 메타데이터 DB 스키마 생성 및 마이그레이션 (DB Init):
           • Airflow는 데이터베이스(PostgreSQL 등)에 태스크 상태와 실행 이력을 저장함
           • 처음에는 DB가 텅 비어 있으므로,
           • airflow-init가 진입하여 Airflow 구동에 필요한 수십 개의 테이블 스키마를 자동으로 생성(db init 또는 db upgrade)함
         • 기본 관리자 계정(Admin User) 자동 생성:
           • 웹 UI(localhost:8080)에 로그인할 때 사용할 기본 유저(ID: airflow / PW: airflow)를 DB 레코드에 적재
         • 호스트 디렉토리 권한 검증 및 세팅:
           • .env 파일의 AIRFLOW_UID 설정을 기반으로,
           • 호스트의 ./dags, ./logs, ./plugins 디렉토리에 Airflow 컨테이너가 정상적으로 접근할 수 있는지 파일 시스템 권한을 최종 조율

     • 해당 명령을 수행한 후 결과 확인

         airflow-init_1  | User "airflow" created with role "Admin"
         airflow-init_1  | ...
         airflow-init_1  | [SUCCESS] Airflow 기동 환경 초기화 완료.
         airflow-docker_airflow-init_1 exited with code 0


   • 실행 후 http://localhost:8080으로 접속 (기본 계정: airflow / airflow)



3. 예제 코드 및 상세 설명

• 간단한 데이터 전처리 및 AI 모델 학습 단계를 가정한 Python 기반 DAG 예제

    #//file: "dags/example_ai_pipeline.py"
    # file: dags/example_ai_pipeline.py
    from datetime import datetime, timedelta
    from airflow import DAG
    from airflow.operators.python import PythonOperator

    # 1. 태스크 함수 정의
    def preprocess_data():
        print("데이터 전처리 중... (Cleaning, Normalization)")
        return "Data cleaned"

    def train_model(ti):
        # 이전 태스크의 반환값을 XCom으로 전달받음
        status = ti.xcom_pull(task_ids='preprocess_task')
        print(f"{status} 완료. 모델 학습 시작...")

    # 2. DAG 설정
    default_args = {
        'owner': 'airflow',
        'depends_on_past': False,
        'start_date': datetime(2026, 5, 1),
        'retries': 1,
        'retry_delay': timedelta(minutes=5),
    }

    with DAG(
        'ai_service_orchestration_v1',
        default_args=default_args,
        description='간단한 AI 파이프라인 예제',
        schedule='@daily',  # <--- schedule_interval을 schedule로 변경!
        catchup=False
    ) as dag:

        # 3. 태스크 정의 (Operators) - 정확히 4칸 들여쓰기 반영
        preprocess_task = PythonOperator(
            task_id='preprocess_task',
            python_callable=preprocess_data,
        )

        train_task = PythonOperator(
            task_id='train_task',
            python_callable=train_model,
        )

        # 4. 의존성 설정 (순서 정의)
        preprocess_task >> train_task


  • 예제 코드 설명
    • DAG 객체:
      • 워크플로우의 본체
      • ai_service_orchestration_v1이라는 ID를 가짐
      • 매일 자정에 실행되도록 설정됨
    • PythonOperator:
      • Python 함수를 Airflow 태스크로 실행하기 위해 사용
    • XCom (Cross-Communication):
      • ti.xcom_pull을 통해 태스크 간에 데이터를 주고받음
      • 실제 환경에서는 대용량 데이터 대신 경로 정보나 상태값 등을 전달
    • 의존성 (>>):
      • preprocess_task >> train_task: “전처리가 성공해야 학습을 시작한다”는 명확한 순서를 보장

• 활용 팁
  • Idempotency (멱등성):
    • 동일한 입력에 대해 항상 동일한 결과가 나오도록 DAG를 설계해야 함
      • 실패 후 재실행 시 데이터 중복 방지
  • Dynamic Task Generation:
    • 리스트나 딕셔너리를 활용해 수십 개의 태스크를 반복문으로 자동 생성할 수 있음
  • Docker/Kubernetes Operator:
    • Airflow 워커 환경에 구애받지 않음
    • 각 태스크마다 독립적인 컨테이너 환경에서 학습이나 추론을 수행할 수 있어 AI 서비스 구축 시 매우 강력함

4. 실습 예제 코드 결과 확인 및 검증 프로세스

• Airflow에서 DAG는 스스로 실행되는 프로그램이 아니라 스케줄러가 읽어가는 설계도

• 따라서 실행 및 결과 확인은 로컬 터미널이 아닌 Airflow Web UI에서 진행해야 함

• 1단계: DAG 설계도 배포 (호스트 ➔ 컨테이너 전달)
  1. 로컬 터미널 실행 중단:
     • 로컬 가상환경 터미널에서 python example_ai_pipeline.py로 직접 실행하던 작업을 중단
  2. 파일 복사:
     • 작성한 example_ai_pipeline.py 파일을 Docker Compose 볼륨 마운트가 연결된 dags/ 디렉토리로 복사

    cp example_ai_pipeline.py ~/workspace/airflow/dags/


  1. 백엔드 직렬화 대기:
     • 컨테이너 내부의 DagFileProcessor가 이 코드를 파싱하여 메타데이터 DB에 JSON 구조로 등록할 때까지 약 30초~1분 정도 대기

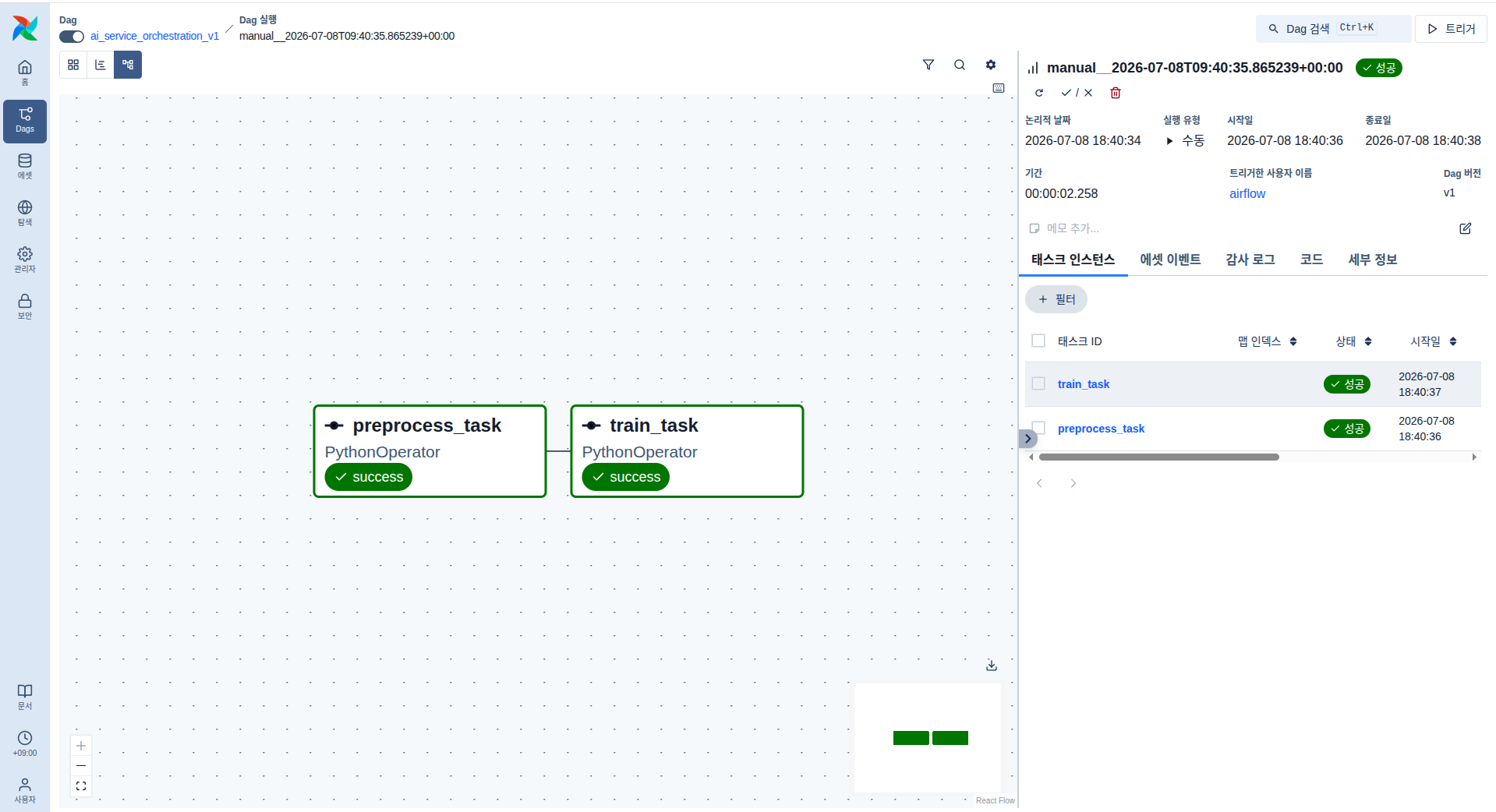

• 2단계: Web UI 접속 및 파이프라인 활성화

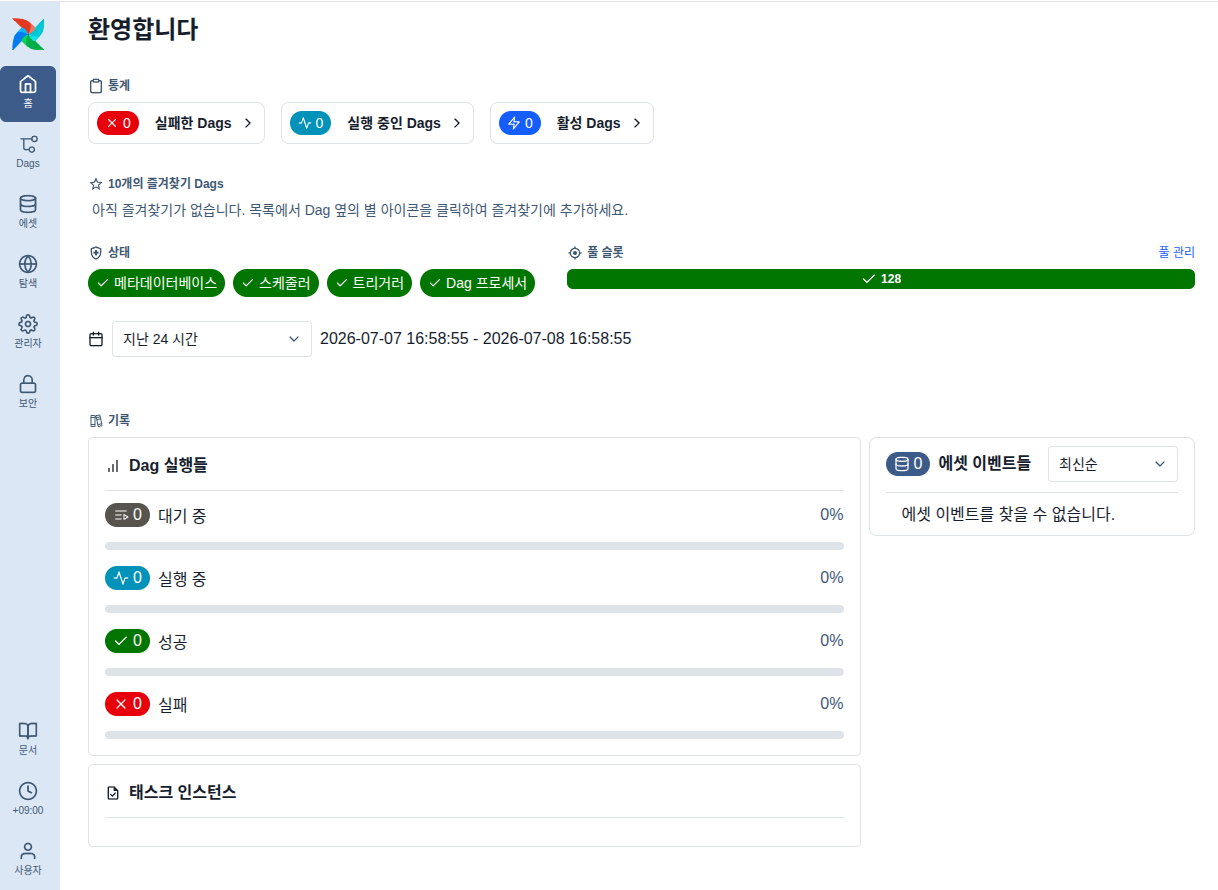

  1. 웹 콘솔 접속:
     • 브라우저를 열고 http://localhost:8080에 접속 (기본 계정: airflow / airflow)
  2. DAG 등록 확인:
     • 메인 화면 리스트에 ai_service_orchestration_v1이라는 이름의 DAG가 새로 추가되었는지 확인
  3. 잠금 해제 (Active):
     • 처음 등록된 DAG는 일시정지 상태
     • DAG 이름 왼쪽에 있는 회색 토글 스위치를 클릭하여 파란색(Active) 상태로 전환
• 3단계: 수동 트리거 및 실행 상태 모니터링
  1. 파이프라인 구동:
     • DAG 우측 끝에 있는 Trigger DAG (재생 버튼 ▶)을 클릭하여 컨테이너 내부 워커들에게 실행 명령을 내림
  2. 그래프 뷰(Graph View) 진입:
     • 상단 메뉴에서 Graph 뷰를 클릭하면 우리가 설계한 의존성 구조를 시각적으로 볼 수 있음

      [preprocess_task] ── (성공 시 이동) ──➔ [train_task]


  3. 태스크 상태 변화 관측:
     • 스케줄러가 위상 정렬 알고리즘에 따라 각 태스크의 테두리 색상을 실시간으로 변화시킴
       • 연두색 (Running): 컨테이너 내부의 일꾼(Worker)이 Python 오퍼레이터를 실제 실행 중인 상태
       • 진녹색 (Success): 에러 없이 정상적으로 실행 완료된 상태
• 4단계: 콘솔 로그(Log)를 통한 비즈니스 결과 검증
  • 태스크가 성공적으로 끝났다면,
  • 파이썬 코드 내부의 print() 문과 XCom 데이터 통신이 완벽히 작동했는지 태스크별 상세 로그를 확인
  1. preprocess_task 출력 결과 확인
     • Graph 뷰에서 첫 번째 노드인 preprocess_task 블록을 클릭한 후 Log 버튼을 선택
     • 로그 덤프 중에서 파이썬 함수가 호출되어 찍은 아래 출력 패턴을 확인

      [2026-07-08 17:35:10,123] {logging_mixin.py:115} INFO - 데이터 전처리 중... (Cleaning, Normalization)
      [2026-07-08 17:35:10,125] {python.py:177} INFO - Done. Returned value was: Data cleaned


     • 마지막 줄을 통해 “Data cleaned”라는 문자열이 다음 태스크로 넘겨주기 위해 메타데이터 DB(XCom)에 안전하게 임시 저장되었음을 알 수 있음
  2. train_task 출력 결과 확인
     • 뒤이어 실행된 train_task 블록을 클릭하고 Log 버튼을 선택
     • 이전 태스크의 리턴값을 무사히 가로채어 연산에 활용했는지 아래 최종 출력 결과를 확인

      [2026-07-08 17:35:12,456] {logging_mixin.py:115} INFO - Data cleaned 완료. 모델 학습 시작...




• [결과 요약]:
  • 이 로그가 명확하게 찍혀 있다면,
  • 로컬에 airflow 패키지를 일일이 깔지 않아도 Docker 격리 인프라가 설계도를 완벽하게 해석하여 분산 실행을 완료했음이 증명된 것

💬 Q&A 및 의견 나누기
