DAG 이해 및 유즈케이스 연구
1. DAG의 이해
- DAG (Directed Acyclic Graph, 방향성 비순환 그래프)
- 아파치 에어플로우(Apache Airflow)에서 워크플로우를 설계하는 가장 핵심적인 논리적 단위
- 복잡한 데이터 파이프라인의 작업 순서와 의존 관계를 프로그래밍 코드로 추상화한 지도(Map)
1.1 DAG를 구성하는 3대 속성
- Graph (그래프):
- 노드(Node)와 간선(Edge)으로 이루어진 구조
- 노드: 구체적인 작업(Task)을 의미
- 간선: 작업 간의 실행 순서(Dependency)를 의미
- 노드(Node)와 간선(Edge)으로 이루어진 구조
- Directed (방향성):
- 모든 간선에는 화살표가 존재함
- Task A가 끝나야 Task B가 실행된다는 명확한 인과관계와 데이터 흐름의 방향이 고정되어 있음
- Acyclic (비순환):
- 그래프 내에 루프(Loop)나 순환 경로가 절대 존재할 수 없음
- 예를 들어
Task A 🡲 Task B 🡲 Task C 🡲 Task A와 같은 순환 구조가 만들어지면- 워크플로우가 무한 루프에 빠져 영원히 종료되지 않기 때문
- 예를 들어
- Airflow 엔진은 DAG 파싱 단계에서 이를 에러로 차단
- 그래프 내에 루프(Loop)나 순환 경로가 절대 존재할 수 없음
1.2 DAG의 이면에 숨겨진 진짜 기술적 난이도
- DAG 자체의 개념 구조는 단순함
- 그러나 그것을 분산 인프라 위에서 안정적으로 실행하고 관리하는 ‘비하인드 엔진 구조(엔지니어링)’가 매우 복잡함
- 이런 이유로 여러 학습 자료들이 개념은 짧게 쓰고 실무 트러블슈팅 위주로 구성되어 있기때문에
- DAG 기술이 매우 간단하고 쉬운 것으로만 생각하기 쉬움
- 개념이 단순한 이유: 추상화(Abstraction)의 성공
- Apache Airflow가 복잡한 하부 메커니즘을 사용자(개발자)로부터 완벽하게 숨겨주었기 때문(추상화)
- 개발자는 그저 Python 코드로
task1 >> task2라고만 적으면 끝- 이 단순함 덕분에 프로그래밍을 조금만 할 줄 알면 “DAG는 별거 없네”라고 느끼기 쉬움
- 개념이 쉬운 것이 아니라 Airflow가 인터페이스를 극도로 잘 설계한 결과
- 분량이 적어 보이는 착시: “어플리케이션”과 “인프라”의 경계
- 많은 학습 자료들이 DAG를 설명할 때 순서도 수준에서 멈추는 이유
- 진짜 기술적 난이도가 DAG 그 자체가 아니라 스케줄러와 워커(Worker) 간의 분산 아키텍처에서 발생하기 때문
-
실무 진입 시 겪는 진짜 기술적 난관
- 만약 DAG가 정말 단순한 기술이라면 데이터 엔지니어들이 밤을 새우며 파이프라인을 고칠 일이 없을 것
- DAG의 수학적, 개념적 정의를 이해하는 것은 1시간이면 충분하지만,
- 대규모 트래픽과 데이터가 흐르는 분산 시스템 위에서 ‘죽지 않고 완벽하게 통제되는 DAG’를 코딩하는 것은 시니어 백엔드/인프라 엔지니어의 영역
- 상태 동기화 레이턴시 (Race Condition):
- 분산 환경에서 1초에 수천 개의 태스크가 쏟아질 때,
- 메타데이터 DB(PostgreSQL 등)와 스케줄러, 워커 간의 상태(Queued 🡲 Running 🡲 Success)가 미세하게 꼬이면
- 파이프라인이 멈추거나 중복 실행됨
- 리소스 격리와 좀비 태스크 (Zombie Tasks):
- 대용량 AI 모델을 학습시키는 태스크가 메모리 부족(OOM)으로 OS 단에서 기습적으로 죽었을 때,
- Airflow 스케줄러는 이를 어떻게 감지하고 자원을 회수할 것인가?
🡲 Heartbeat 매커니즘, 킵어라이브 이론 등 고도의 시스템 프로그래밍 영역으로 진입
- Dynamic DAG Generation (동적 DAG 생성)의 부하:
- 실무에서는 설정 파일(유저 정보, DB 테이블 목록 등)을 읽어와서 실시간으로 100개의 DAG를 코드로 자동 생성하는 기법을 사용
- 이때
DagFileProcessor가 수십 초마다 이 코드를 파싱하면서 CPU가 100%를 치는 병목이 발생 - “코드가 어떻게 컴파일되고 직렬화(Serialization)되는가”에 대한 컴파일러적 이해가 없으면 스케줄러 시스템 전체를 마비시키기 쉬움
- 분산 트랜잭션과 Idempotency(멱등성) 구현의 한계:
- DAG의 선후 관계를 맞추는 건 쉽지만,
- 중간에 50번째 태스크가 실패해서 재실행(Retry)했을 때,
- 1번부터 49번까지 이미 DB에 적재된 데이터가 중복 저장되지 않도록
- ‘Upsert’나 ‘Write-Ahead Log’ 기법을 DAG 코드 내에 녹여내는 설계 감각은 고도의 백엔드 아키텍처 역량을 요구함
- 많은 자료에서
DAG라는 단어로는 겉핥기식 개념만 설명 - 진짜 어려운 내용들은 “CeleryExecutor 설정”, “KubernetesPodOperator 메모리 관리”, “XCom 백엔드 최적화” 같은 다른 키워드 파트에 숨겨둠
1.3 DAG의 심층적 이해와 이론적 기반
- 알고리즘 및 그래프 이론 기반의 해석
-
Airflow의 DAG는 단순히 “작업의 순서도”를 넘어, 컴퓨터 공학의 그래프 이론(Graph Theory)에 엄격히 기반을 두고 있음
- 위상 정렬 (Topological Sort):
- Airflow 스케줄러는 DAG 내부의 Task들을 무작위로 실행하지 않음
- 의존성 엣지(Edge)를 바탕으로 의존성이 없는 노드부터 순차적으로 정렬하는 위상 정렬 알고리즘을 수행
- 위상 정렬이 가능하다는 것 자체가 그래프 내에 사이클(Cycle)이 없음을 증명함
- 진입차수(In-degree)와 진출차수(Out-degree):
- In-degree (진입차수):
- 한 노드로 들어오는 엣지의 개수
- 특정 Task의 In-degree가 0이 되는 순간(선행 작업 완료 또는 선행 작업 없음),
- 스케줄러는 해당 Task를
Runnable상태로 전환함
- 스케줄러는 해당 Task를
- Out-degree (진출차수):
- 한 노드에서 나가는 엣지의 개수
- 한 Task가 완료되면
- Out-degree 경로를 따라 후속 Task들의 In-degree를 1씩 감소시키며
- 파이프라인을 전진시킴
- In-degree (진입차수):
- 사이클 검사 (Cycle Detection):
- Airflow는 사용자가 정의한 Python 코드를 파싱할 때
- DFS(깊이 우선 탐색, Depth-First Search) 알고리즘을 활용하여
- 그래프 내의 역방향 간선(Back Edge) 존재 여부를 검사함
- 만약 순환 구조가 발견되면
AirflowDagCycleException을 발생시키고- 웹 UI에 컴파일 에러를 명시하며
- 스케줄링 대상에서 제외함
- Airflow는 사용자가 정의한 Python 코드를 파싱할 때
-
- Airflow 스케줄러 백엔드에서의 DAG 파싱 메커니즘
- DAG는 고정된 설정 파일(JSON, YAML 등)이 아닌 실행 가능한 Python 코드
-
이 특성 때문에 내부 엔진은 다음과 같이 동작함
- DAG File Processor의 주기적 루프:
- 스케줄러 내부의
DagFileProcessorManager는- 설정된 주기(기본값
min_file_process_interval: 30초)마다 dags/폴더 내의 모든 Python 파일을- 백그라운드에서 실행(Exec)함
- 설정된 주기(기본값
- 스케줄러 내부의
- 직렬화 (Serialization):
- 파싱된 DAG 구조는 매번 파이프라인을 읽는 오버헤드를 줄이기 위해
- JSON 형태로 직렬화되어
- 메타데이터 데이터베이스(
serialized_dag테이블)에 저장됨
- 웹 서버는 Python 코드를 직접 읽지 않고 이 DB 테이블을 조회하여 UI를 렌더링함으로써 성능을 보존함
- 파싱된 DAG 구조는 매번 파이프라인을 읽는 오버헤드를 줄이기 위해
- Top-level Code의 제약 (Anti-Pattern 방지):
- DAG 파일 내에서 함수나 오퍼레이터 내부가 아닌, 최상위 레벨(Top-level)에 무거운 DB 쿼리나 외부 API 호출 코드의 작성 금지
- 스케줄러가 수십 초마다 이 코드를 실행하므로, 스케줄러 엔진 자체가 마비되는 병목 현상이 발생함
- DAG File Processor의 주기적 루프:
1.4 데이터 엔지니어링에서의 고급 아키텍처 이론
- 결함 격리 (Fault Isolation)와 트리거 룰 (Trigger Rules)
- 단순히 “멈추고 대기한다”는 개념을 넘어,
-
Airflow는 Task 간의 관계를 제어하기 위해 선행 Task의 상태에 따른 조건부 분기 메커니즘(Trigger Rules)을 제공함
- all_success (기본값):
- 모든 부모 Task가 성공해야 자신을 실행함
- one_failed / at_least_one_failed:
- 부모 중 하나라도 실패하면
- 즉시 복구(Rollback) Task나 알림(Slack/PagerDuty) Task를 구동하기 위한 결함 격리 전략
- all_done:
- 부모 Task의 결과(성공/실패/인프라 에러로 인한 Skip)와 상관없이
- 무조건 자원을 해제(Clean-up)해야 하는 인프라 관리형 Task(예: 클라우드 EMR 클러스터 종료)에 필수적으로 사용됨
- 멱등성(Idempotency)과 논리적 실행 날짜 (Logical Date)
-
Airflow 파이프라인 설계의 핵심은 과거 특정 시점의 시공간을 시뮬레이션할 수 있는가의 여부
- Logical Date (과거명 execution_date):
- 이 값은 “DAG가 실제로 물리적으로 실행된 시각”이 아니라,
- “이 DAG가 처리해야 하는 데이터의 논리적 기준 시각”을 의미
- Data Interval (데이터 구간):
- Airflow 2.2 이후부터는
data_interval_start와data_interval_end로 명확히 분리됨- 예:
- 매일 자정에 도는 스케줄러가 2026년 7월 8일 00:00에 구동되었다면,
- 이 스케줄러가 처리해야 하는 데이터 구간은
2026-07-07 00:00:00부터2026-07-07 23:59:59까지
- 예:
- Airflow 2.2 이후부터는
- 과거 데이터 재처리 (Backfill 및 Catchup):
- 파이프라인 소스 코드가 수정되었거나 데이터 유실이 발생했을 때,
catchup=True설정이나airflow dags backfill명령을 통해- 과거 1년 치
Logical Date를 순차적으로 주입하며 안전하게 데이터를 재생성할 수 있음
- 모든 Task가 외부 환경 변수(예:
sysdate)가 아닌 Airflow가 제공하는{ { ds }}(Data Stamp 템플릿 변수)만을 참조하여 쿼리를 보내도록 strict하게 설계되어야 멱등성이 유지됨
- 파이프라인 소스 코드가 수정되었거나 데이터 유실이 발생했을 때,
-
- 분산 병렬 처리 (Parallelism)와 동시성 제어 백엔드
-
병렬 처리는 인프라 자원의 한계와 타겟 시스템(DB, API 서버)의 부하를 고려하여 다차원적으로 통제됨
- Executor 계층 아키텍처:
- CeleryExecutor:
- Redis나 RabbitMQ 같은 메시지 브로커를 두고,
- 고정된 크기의 Worker 들이 태스크를 나누어 처리함
- 처리 속도가 빠르고 안정적
- KubernetesExecutor:
- 태스크가 생성될 때마다 쿠버네티스 클러스터 위에 독립된 Pod를 동적으로 실행
- 테스크마다 상이한 라이브러리 의존성(예: CUDA 환경이 필요한 AI 모델 학습 태스크 vs 가벼운 SQL 태스크)을 완벽히 격리할 수 있어 고도화된 AI 인프라에 필수적
- CeleryExecutor:
- 자원 제어 파라미터 (Concurrency 임계치):
parallelism- Airflow 전체 클러스터에서 동시에 실행될 수 있는 최대 Task 인스턴스 수
max_active_tasks_per_dag- 하나의 DAG 내에서 동시에 실행될 수 있는 Task 수
- 예: 독립적인 100개의 로그 수집 task가 있어도 이 값이 10이면 10개씩 나누어 병렬 처리
- 하나의 DAG 내에서 동시에 실행될 수 있는 Task 수
max_active_runs_per_dag- 동일한 DAG가 서로 다른 Logical Date로 동시에 구동될 수 있는 최대 횟수
- 과거 Backfill 수행 시 타겟 DB가 뻗는 것을 방지하기 위해 제약
-
1.5 데이터 엔지니어링에서 DAG가 필수적인 이유
- 결함 격리 (Fault Isolation) 및 지능형 재시도:
- 특정 단계(예: LLM API 전송 실패, 인프라 OOM)에서 작업이 멈추었을 때,
- 파이프라인 전체를 중단시키지 않고 후속 작업들만 안전하게 대기 상태로 유지, 앞선 성공 단계는 재실행하지 않도록 통제함
- 실패한 특정 노드만 타겟팅하여 ‘지수 백오프(Exponential Backoff)’ 기반의 자동 재시도(Retry)를 수행하거나,
- 웹 UI에서 해당 태스크만 ‘Clear’하여 실패 지점부터 파이프라인을 부분 재시작(Resume)할 수 있음
- 특정 단계(예: LLM API 전송 실패, 인프라 OOM)에서 작업이 멈추었을 때,
- 멱등성(Idempotency) 보장과 시점 복구:
- 동일한 논리적 실행 날짜(Logical Date)에 DAG를 몇 번을 다시 돌려도
- 항상 같은 결과 데이터셋이 나오도록 파이프라인의 안전망을 구축할 수 있음
- Airflow의 내장 템플릿 변수(예:
{ { ds }})를 활용하여 데이터 소스를 동적으로 격리함으로써,- 과거 특정 시점의 데이터를 오차 없이 재현(Backfill)할 수 있는 기반이 됨
- AI 서비스에서는 어제 학습한 모델과 오늘 학습한 모델의 데이터 정합성을 유지하기 위해 필수적임
- 동일한 논리적 실행 날짜(Logical Date)에 DAG를 몇 번을 다시 돌려도
- 분산 병렬 처리 (Parallelism)와 리소스 최적화:
- 선후 관계가 없는 독립적인 노드들(예: 서로 다른 3개 마이크로 서비스의 로그 수집, 또는 여러 스케일의 이미지 전처리)을
- 스케줄러가 자동으로 판단하여 다수의 Worker 노드에 동시에 지시, 병렬 처리를 극대화
- 대규모 하드웨어 자원이 필요한 AI 워크로드에서,
- Celery나 Kubernetes 기반의 Worker에 태스크를 동적으로 배정하여
- GPU 가속이 필요한 모델 추론 태스크와 일반 CPU 가벼운 전처리 태스크를 분리하여 인프라 비용을 극적으로 절감

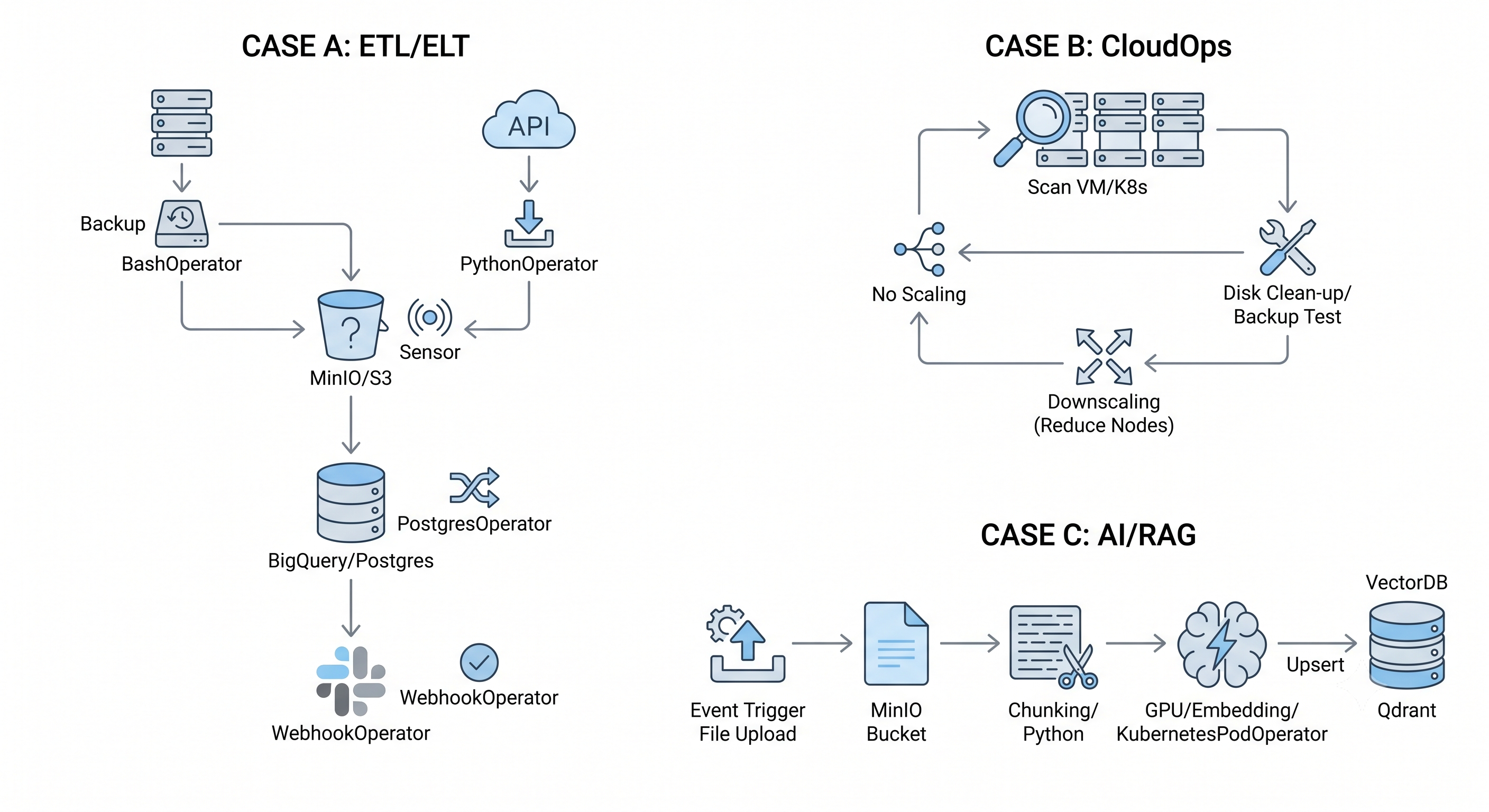

2. DAG 유즈케이스 연구 (Use Cases)
2.1 Case A: 선형 및 분기형 데이터 동기화 파이프라인 (ETL/ELT)
- 가장 보편적인 유즈케이스
-
대용량 트랜잭션 데이터를 분석 저장소로 안전하게 이관하는 구조
- 흐름 및 기술적 포인트:
- 새벽 2시에 Production DB에서 어제 자 정산 데이터를 백업 처리 (
BashOperator)- 운영 DB의 성능 저하(Read 부하)를 방지하기 위해 반드시 트래픽이 가장 적은 새벽 시간대에 스케줄링
- 대용량일 경우 DB Direct 조회 대신 복제본(Read Replica)을 대상으로 스크립트를 수행해야 함
- 동시에 마케팅 API 서버로부터 광고 효율 로그를 다운로드 (
PythonOperator)- 1번과 2번 태스크는 서로 선후 관계가 없으므로 병렬 실행(Parallelism) 됨
- API 호출 시 rate limit(요청 제한)이나 일시적 네트워크 타임아웃에 대비해 오퍼레이터 내에
retries와retry_delay설정을 필수로 적용
- 두 원시 데이터가 모두 스토리지(MinIO/S3)에 적재 완료되었는지 검증 (
MinioSensor)Sensor는 특정 조건(파일 생성, DB 레코드 생성 등)이 충족될 때까지 대기하는 특수 오퍼레이터- 워커의 자원을 계속 점유하는
poke모드 대신, 주기적으로만 확인하고 자원을 반환하는reschedule모드를 사용해야 분산 인프라의 자원 낭비를 막을 수 있음
- 정제 및 병합 쿼리를 실행하여 데이터 웨어하우스(빅쿼리/Postgres)에 적재 (
PostgresOperator)- Airflow 워커 자체에서 대용량 데이터를 메모리에 올려 가공하면 OOM(Memory 부족)이 발생함
- Airflow는 단순 ‘트리거’ 역할만 수행하고,
- 실제 무거운 연산(Join, Aggregation)은 데이터 웨어하우스(빅쿼리, Postgres 엔진 등)의 컴퓨팅 자원을 사용하는 ELT 방식을 취해야 함
- 성공/실패 여부를 사내 메신저로 전송 (
SlackWebhookOperator)- 모든 태스크마다 알림 오퍼레이터를 연결하면 코드가 지저분해짐
- DAG의
default_args에on_failure_callback함수를 지정하여, 파이프라인 내 어느 한 곳이라도 실패하면 자동으로 알림이 가도록 공통 인터셉터 구조로 설계함
- 새벽 2시에 Production DB에서 어제 자 정산 데이터를 백업 처리 (
2.2 Case B: 주기적 인프라 상태 점검 및 자동 스케일링 체인
-
데이터 분석 외에 시스템 운영 인프라를 관제하고 최적화(FinOps/CloudOps)하는 유즈케이스
-
흐름 및 기술적 포인트:
- 매주 일요일 가상 머신(VM) 및 쿠버네티스(K8s) 클러스터의 미사용 자원 스캔
- Prometheus나 CloudWatch의 메트릭 API를 호출하여 최근 7일간 CPU/Memory 사용률이 평균 5% 미만인 노드를 필터링
- 주말 인프라 비용 절감(FinOps)을 위한 필수 관제 단계
- 임계치 이하의 노드가 발견되면 리소스 축소(Downscaling) 스크립트 트리거
- 자원을 줄이는 행위는 운영 중인 마이크로 서비스에 영향을 줄 수 있는 고위험 작업
- Airflow DAG 내부에
ShortCircuitOperator나BranchPythonOperator를 배치하여, - ‘축소 대상 노드가 존재할 때만’ 다운스케일링 태스크로 진입하도록 조건부 분기를 엄격히 제어해야 함
- 백업 볼륨 복구 테스트 진행 및 디스크 정제 작업 수행
- 정기적인 백업본이 깨지지 않았는지 자동 복구(Restore) 시뮬레이션을 실행
- 오래된 캐시나 로그 파일(Docker dangling 이미지 등)을 삭제하여 스토리지 비용을 최적화
- 매주 일요일 가상 머신(VM) 및 쿠버네티스(K8s) 클러스터의 미사용 자원 스캔
2.3 Case C: 로컬 AI 모델 재학습 및 하이브리드 RAG 지식 임베딩 자동화
- 지속적으로 발생하는 사내 기술 매뉴얼과 매일 쌓이는 고객 상담 이력을
-
로컬 AI 인프라에 동적으로 반영하기 위한 최신 AI 엔지니어링 파이프라인
- 흐름 및 기술적 포인트:
- 현장 엔지니어가 작성한 최신 장비 가이드 문서(
*.txt)를 MinIO 특정 버킷에서 감지- 주기적 배치 스케줄링(
schedule_interval) 외에도, - MinIO의 웹훅(Webhook) 이벤트를 수신하여 데이터가 들어오는 즉시 DAG를 구동하는
TriggerDagRunOperator이벤트 기반 아키텍처를 적용하기에 적합한 단계
- 주기적 배치 스케줄링(
- 텍스트 문서를 로드하여 토큰 제한에 맞게 의미론적 청킹(Chunking) 수행
- AI LLM의 콘텍스트 윈도우 특성을 고려하여 문맥이 깨지지 않게 자르는 알고리즘(예: RecursiveCharacterTextSplitter)이 수행되는 단계
- CPU 연산이 집중되는 구간이므로 Airflow 기본 워커와 분리하는 것이 좋음
- 로컬 Ollama 임베딩 모델을 호출하여 지식 데이터를 벡터화
- 이 단계는 GPU 자원을 집중적으로 소모함
- Airflow의 일반 가벼운 태스크들과 동거하면 인프라가 마비될 수 있음
KubernetesPodOperator를 통해 GPU 노드가 할당된 독립된 Pod에서 실행하거나,- 외부 Ollama 전용 서버의 REST API를 호출하는 비동기 방식으로 구현하여
- 태스크 격리(Isolation)를 달성해야 함
- Qdrant와 같은 VectorDB의 지정된 컬렉션에 하이브리드 인덱스로 신규 업서트(Upsert) 반영
- 멱등성(Idempotency)이 가장 중요한 단계
- 문서가 수정되어 DAG가 재실행되었을 때 동일한 지식이 중복 저장되면 RAG 검색 시 답변 왜곡(Hallucination)이 발생함
- 고유한 문서 ID 파싱을 통해 기존 벡터를 덮어쓰는 Upsert(Insert or Update) 메커니즘을 엄격하게 구현해야 파이프라인 안정성이 보장됨
- 현장 엔지니어가 작성한 최신 장비 가이드 문서(
3. 실습 예제:
- 이원화 저장소 백업 및 텍스트 데이터 정제 파이프라인
- 로컬 파일 시스템에서 원시 로그 데이터를 읽어와 MinIO 객체 스토리지에 백업한 뒤,
- 의미론적으로 데이터를 가공 및 변환(Transform)하여
- RAG나 분석 시스템이 사용할 수 있도록 정제하는
- 가상의 DAG 아키텍처를 파이썬 코드로 구현
3.1 시나리오 구성도

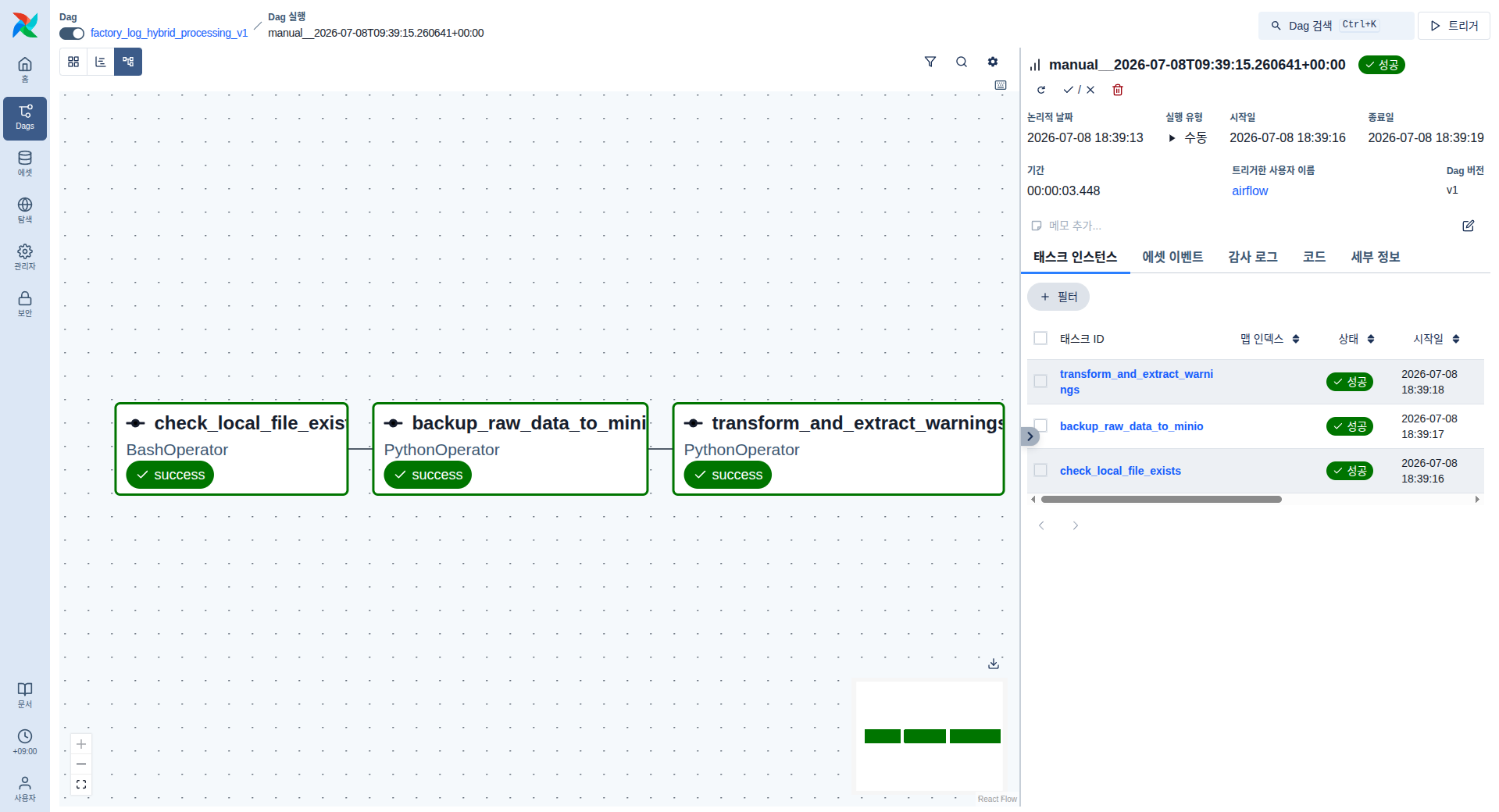

[Task 1: check_file] 🡲 [Task 2: backup_to_minio] 🡲 [Task 3: transform_data]
| 구분 | Task 1 (진입/검증) | Task 2 (백업/적재) | Task 3 (가공/정제) |
|---|---|---|---|
| 시나리오 구성도 명칭 | check_file | backup_to_minio | transform_data |
| 소스코드 내 task_id | check_local_file_exists | backup_raw_data_to_minio | transform_and_extract_warnings |
| 연동 파이썬 함수명 | (Bash 명령어 수행) | fn_backup_to_minio | fn_transform_and_clean_data</b> |
| Airflow 내부 실행 단계 | 1단계: 인프라 상태 검증 | 2단계: 스토리지 복제 | 3단계: 비즈니스 가공</b> |
- 시나리오와 실행 단계의 연계 원리 해설
-
개발자가 파이썬 코드로
Task 1 >> Task 2 >> Task 3구조를 빌드하면, Airflow 스케줄러 엔진은 이를 백엔드에서 다음과 같은 원리로 연계하여 실행합니다. - 1단계 연계:
check_file(소스코드 id:check_local_file_exists)- 연계 원리 (관문 역할):
- 파이프라인 기동 시 가장 먼저 실행되는 진입점
- 호스트와 컨테이너 간의 파일 시스템 및 런타임 환경이 정상적인지 Bash 셸을 통해 물리적으로 검증
- 이 단계가 성공해야만 비로소 데이터가 흐르기 시작함
- 연계 원리 (관문 역할):
- 2단계 연계:
backup_to_minio(소스코드 id:backup_raw_data_to_minio)- 연계 원리 (멱등성 확보):
- 1단계 검증이 끝나면 의존성 간선(
>>)을 타고 데이터 복제 단계가 트리거됨 - 로컬 디스크의 원시 로그를 분산 오브젝트 스토리지(MinIO)로 이관하여
- “과거 특정 시점의 원시 스냅샷 데이터를 언제든 재현할 수 있는 안전망(멱등성)”을 확보하는 핵심 연계 구간
- 1단계 검증이 끝나면 의존성 간선(
- 연계 원리 (멱등성 확보):
- 3단계 연계:
transform_data(소스코드 id:transform_and_extract_warnings)- 연계 원리 (디커플링 및 가공):
- 2단계에서 스토리지 적재가 완료된 것을 확인한 후 최종 기동
- 저장된 원시 파일에서
WARNING로그만 추출하여 RAG 시스템이나 분석 DB가 읽을 수 있는 콘텍스트 형태로 변환 - 백업(2단계)과 가공(3단계)을 분리함으로써,
- 가공 규칙이 변경되어 이 단계만 실패하더라도 앞선 백업 단계는 건드리지 않고 3단계만 재실행(Clear)할 수 있는 결함 격리가 완성됨
- 연계 원리 (디커플링 및 가공):
-
3.2 파이프라인 실행 메커니즘 및 단계별 원리 분석
- Airflow 스케줄러 아키텍처 관점에서 이 DAG가 구동될 때 백엔드에서 일어나는 현상과 그 기술적 배경
- “시나리오 구성(3개 태스크)”이 실제로 살아 움직이기 위해 거치는 시스템 내부의 ‘런타임 라이프사이클(Runtime Lifecycle)’
[ Airflow 백엔드 엔진의 타임라인 ]
1단계: 선행 환경 점검 및 DAG 직렬화 (Parsing & Serialization)
│ (시나리오 외적인 인프라 준비 단계 / 백그라운드 상시 구동)
▼
2단계: task_check_file
│ ➔ [시나리오 Task 1: check_file] 실행 단계
│ - 진입점 확보 및 인프라 정합성 확보
│ - 스케줄러의 실제 Task 큐 배정 및 워커 할당
▼
3단계: task_backup_minio
│ ➔ [시나리오 Task 2: backup_to_minio] 실행 단계
│ - 원시 데이터의 멱등성 보장 및 격리
│ - 성공 인지 후 다음 노드 인스턴스화 및 Python 실행
▼
4단계: task_transform_clean
➔ [시나리오 Task 3: transform_data] 실행 단계
- 컴퓨팅 자원의 분리와 비즈니스 로직 적용
- 최종 노드 구동 및 스트리밍 메모리 분리
- 1단계: 선행 환경 점검 및 DAG 직렬화 (Parsing & Serialization)
- 사용자가 시나리오를 구동하기 전,
- Airflow 엔진이 코드가 문법적으로 올바른지,
- 사이클(Loop)은 없는지 검사하여 메모리에 올리는 단계
-
시나리오의 태스크가 실행되기도 전에 백엔드에서 상시 수행되는 엔진 고유의 영역
- 실행 과정:
- Airflow 스케줄러의
DagFileProcessor가 주기적으로 코드를 파싱 factory_log_hybrid_processing_v1이라는 DAG 구조를 메타데이터 DB에 JSON 형태로 직렬화하여 동기화- Web UI에 DAG가 노출되는 시점
- Airflow 스케줄러의
- 엔지니어링 원리:
- 설정 구역에 선언된
MINIO_URL,LOCAL_FILE_PATH같은 전역 변수들은 스케줄러가 파싱할 때 메모리에 로드됨 - 주의할 점 (Anti-Pattern 방지):
- 만약 전역 변수 구역에
Minio(...)클라이언트를 직접 생성하거나- 파일 시스템의 존재 여부를 체크하는
os.path.exists()코드를 배치했다면,- 스케줄러가 30초마다 이 외부 인프라에 접근하려다 병목이 발생
- 모든 무거운 무작위 연산과 연결(Connection) 수립은 반드시 태스크 함수(
fn_...) 내부로 격리해야 함
- 만약 전역 변수 구역에
- 설정 구역에 선언된
- 사용자가 시나리오를 구동하기 전,
- 2단계:
task_check_file(진입점 확보 및 인프라 정합성 확보)- 시나리오 1단계인 파일 체크가 실행되는 순간
-
엔진 관점에서는 진입차수(In-degree)를 계산해 Worker 노드에 배정하는 아키텍처적 메커니즘이 작동함
- 실행 과정:
- DAG가 트리거되면 스케줄러는
- 이 태스크의 진입차수(In-degree)가 0임을 확인
Queued상태를 거쳐- Worker에게 배정
- DAG가 트리거되면 스케줄러는
- 엔지니어링 원리:
- 실무에서 첫 번째 단계는 단순 로그 출력이 아닌 “이 작업을 시작할 최소한의 요건이 되었는가?”를 검증하는 관문(Gateway) 역할
- 만약 하드웨어나 디스크 가용 용량, 컨테이너 네트워크에 결함이 있다면
- 이 단계에서 파이프라인이 즉시 차단(Fault Isolation)되어
- 후속 백업 및 데이터 오염을 원천 차단
- 3단계:
task_backup_minio(원시 데이터의 멱등성 보장 및 격리)- 시나리오 2단계인 MinIO 백업이 실행되는 순간
- 엔진 관점에서는
- 앞선 태스크의 Success 상태를 메타데이터 DB에서 확인하고,
- 파이썬 런타임을 띄워
- 외부 스토리지와 핸드셰이크를 맺는 물리적 연산이 수행됨
- 실행 과정:
- 1단계가
Success로 마크되면 엣지(>>)를 타고task_backup_minio가 인스턴스화 - 파이썬 런타임이 구동되며 MinIO API와 핸드셰이크를 수행
- 1단계가
- 엔지니어링 원리:
- 데이터 소스 격리:
- 로컬 디스크는 언제든 유실되거나 덮어써질 수 있는 불안정한 저장소
- 이를 분산 오브젝트 스토리지(MinIO/S3)로 신속히 복제함으로써 원시 데이터(Raw Data)의 스냅샷을 영구 보존
- 데이터 소스 격리:
- 방어적 코드(Defensive Coding)와 멱등성:
client.bucket_exists로 버킷의 유무를 먼저 파악하고 동적으로 대응하는 코드- 인프라 상태가 초기화되었더라도
- 파이프라인이 에러 없이 동일한 결과(버킷 생성 및 파일 업로드)를 보장하게 만드는 멱등성 설계의 기초
- 4단계:
task_transform_clean(컴퓨팅 자원의 분리와 비즈니스 로직 적용)- 시나리오 3단계인 데이터 가공이 실행되는 순간
- 엔진 관점에서는
- 이전 단계들과 메모리를 공유하지 않도록
- 컨테이너/프로세스를 완전히 분리(Decoupling)하여
- 독립된 자원으로 비즈니스 로직만 깔끔하게 수행하고 종료하는 단계
- 실행 과정:
- 스토리지 적재가 확인되면
- 마지막 태스크가 기동되어
- MinIO로부터 데이터를 스트리밍으로 읽어와
WARNING패턴 매칭을 수행하고- 표준 출력으로 리포팅
- 엔지니어링 원리:
- Decoupling (디커플링):
- 만약 백업과 정제를 하나의 태스크 함수에 몰아서 코딩했다면,
- 정제 로직(오타 수정, 필터링 규칙 변경)을 고칠 때마다 백업 로직까지 같이 위험에 노출됨
- 태스크를 쪼갬으로써
- 정제 단계가 실패하더라도
- 백업 단계는 터치하지 않고
- 실패한 정제 단계만 Airflow UI에서
Clear하여 재실행 할 수 있게 됨
- 만약 백업과 정제를 하나의 태스크 함수에 몰아서 코딩했다면,
- Decoupling (디커플링):
3.3 실습 환경 구축 및 코드 작업
- 환경파일 수정
- 프로젝트 루트 디렉토리의 .env 파일에 minio를 추가함
AIRFLOW_UID=1000 _PIP_ADDITIONAL_REQUIREMENTS=minio - 선행 환경 점검
- airflow-scheduler, airflow-webserver, minio 컨테이너의 State가 모두 Up 상태여야 함
docker compose ps - DAG 소스코드 작성
#//file: "dags/minio_processing_pipeline.py"
from datetime import datetime, timedelta
import os
import io
from airflow import DAG
from airflow.operators.bash import BashOperator
from airflow.operators.python import PythonOperator
from minio import Minio
# ============================================================
# [설정 구역] 인프라 연결 정보 정의
# ============================================================
# MINIO_URL = "localhost:9000"
MINIO_URL = "192.168.0.6:9000"
MINIO_ACCESS_KEY = "minioadmin"
MINIO_SECRET_KEY = "minioadminpassword"
BUCKET_NAME = "factory-raw-logs"
LOCAL_FILE_DIR = "/opt/airflow/data"
FILE_NAME = "factory_sensor_logs.txt"
LOCAL_FILE_PATH = os.path.join(LOCAL_FILE_DIR, FILE_NAME)
# ============================================================
# [비즈니스 로직 함수 정의]
# ============================================================
def fn_backup_to_minio():
"""로컬의 원시 센서 데이터를 MinIO 스토리지 버킷에 안전하게 백업합니다."""
client = Minio(MINIO_URL, access_key=MINIO_ACCESS_KEY, secret_key=MINIO_SECRET_KEY, secure=False)
# 버킷이 없을 경우 자동 생성
if not client.bucket_exists(BUCKET_NAME):
client.make_bucket(BUCKET_NAME)
print(f"[MinIO] '{BUCKET_NAME}' 버킷이 새로 생성되었습니다.")
# 테스트를 위한 더미 데이터 생성 (물리 파일이 없을 경우 방어 코드)
if not os.path.exists(LOCAL_FILE_PATH):
os.makedirs(LOCAL_FILE_DIR, exist_ok=True)
with open(LOCAL_FILE_PATH, "w", encoding="utf-8") as f:
f.write("TIMESTAMP:2026-07-07 15:00:00 | SENSOR:FM-2026 | VAL:45.2 | STATUS:NORMAL\n"
"TIMESTAMP:2026-07-07 15:05:00 | SENSOR:FM-2026 | VAL:99.9 | STATUS:WARNING_OVERFLOW\n")
print(f"[Local] 테스트용 더미 로그 파일 생성 완료: {LOCAL_FILE_PATH}")
# 파일 업로드 실행
with open(LOCAL_FILE_PATH, "rb") as file_data:
data_bytes = file_data.read()
client.put_object(
bucket_name=BUCKET_NAME,
object_name=FILE_NAME,
data=io.BytesIO(data_bytes),
length=len(data_bytes),
content_type="text/plain"
)
print(f"[성공] 원시 파일이 MinIO [{BUCKET_NAME}/{FILE_NAME}]에 백업 동기화되었습니다.")
def fn_transform_and_clean_data():
"""MinIO에서 백업된 데이터를 다운로드하여 WARNING 상태인 라인만 추출해 정제합니다."""
client = Minio(MINIO_URL, access_key=MINIO_ACCESS_KEY, secret_key=MINIO_SECRET_KEY, secure=False)
# 스토리지로부터 데이터 가져오기
try:
response = client.get_object(BUCKET_NAME, FILE_NAME)
raw_content = response.read().decode('utf-8')
finally:
response.close()
response.release_conn()
# 데이터 변환 변형 (Transform Logics)
lines = raw_content.strip().split("\n")
cleaned_records = []
for line in lines:
if "WARNING" in line: # 위험 감지 데이터만 필터링하는 규칙
parts = line.split(" | ")
refined_line = f"[위험 알림] 시간: {parts[0].split(':')[1]}, 센서명: {parts[1].split(':')[1]}, 측정값: {parts[2].split(':')[1]}"
cleaned_records.append(refined_line)
# 변환된 최종 데이터 출력 (운영 환경에서는 이 결과를 다른 DB나 하위 파일로 이관합니다.)
print("=" * 60)
print("[정제 완료된 하이브리드 컨텍스트 데이터 목록]")
print("=" * 60)
if cleaned_records:
for record in cleaned_records:
print(record)
else:
print("정제 대상(WARNING) 데이터가 존재하지 않습니다.")
print("=" * 60)
# ============================================================
# [DAG 정의 및 오케스트레이션 설계]
# ============================================================
default_args = {
'owner': 'seokhwan_yang',
'depends_on_past': False,
'start_date': datetime(2026, 7, 1),
'email_on_failure': False,
'email_on_retry': False,
'retries': 1,
'retry_delay': timedelta(minutes=3),
}
with DAG(
dag_id='factory_log_hybrid_processing_v1',
default_args=default_args,
description='MinIO 백업 및 데이터 텍스트 정제를 위한 기본 하이브리드 파이프라인 DAG',
schedule='@daily', # 매일 자정에 정기 실행
catchup=False, # 과거 누적 배치 미실행 (과부하 방지)
tags=['production', 'factory', 'minio'],
) as dag:
# Task 1: Bash 명령어를 통한 파일 시스템 존재 상태 선행 점검
task_check_file = BashOperator(
task_id='check_local_file_exists',
bash_command='echo "워크플로우 기동 시작" && date',
)
# Task 2: Python 커스텀 함수를 활용한 MinIO 스토리지 적재 백업 작업
task_backup_minio = PythonOperator(
task_id='backup_raw_data_to_minio',
python_callable=fn_backup_to_minio,
)
# Task 3: 적재 완료된 파일의 비즈니스 규칙 기반 필터링 및 텍스트 트랜스폼 작업
task_transform_clean = PythonOperator(
task_id='transform_and_extract_warnings',
python_callable=fn_transform_and_clean_data,
)
# ============================================================
# [의존성 선언 구역] 상하 흐름 명시적 정의 (DAG 뼈대 빌드)
# ============================================================
task_check_file >> task_backup_minio >> task_transform_clean
-
실습 코드 구동 분석 및 디버깅 가이드
- Step 1: 환경 구성 확인 🡲 DAG 파일 배포 및 스케줄러 인식 확인
- 사용자가 작성한
minio_processing_pipeline.py파일이 Airflow 엔진에 정상적으로 로드되는지 확인하는 단계
- DAG 파일 복사:
- 작성한 파이썬 파일을 Airflow 컨테이너가 참조하는 호스트의 dags/ 디렉토리로 이동
- 백엔드 직렬화 대기:
- Airflow 스케줄러의 DagFileProcessor가 파일의 문법을 검사하고 DB에 등록할 때까지 약 30초~1분 정도 대기
- 웹 GUI 접속 및 활성화:
- 브라우저를 열고 http://localhost:8080에 접속
- DAGs 메인 화면에
factory_log_hybrid_processing_v1레이블이 새로 나타났는지 확인 - 주의:
- 처음 등록된 DAG는 누적 배치가 도는 것을 방지하기 위해 Pause(비활성화) 상태로 되어 있음
- 토글 스위치를 클릭하여 Active (파란색 상태)로 전환
- 사용자가 작성한
- Step 2: 파이프라인 수동 트리거 및 실행 메커니즘 관측
- 스케줄러가 정해진 순서(»)에 맞춰 작업을 분산 제어하는 과정을 모니터링
- DAG 수동 실행:
- 우측 상단의 Trigger DAG (재생 아이콘) 버튼을 클릭하여 파이프라인을 기동
- 스케줄러가 간선(
>>) 순서에 맞춰task_check_file을 가장 먼저 큐에 배치함
- 태스크 인스턴스 라이프사이클 관측:
- ‘Graph’ 뷰 또는 ‘Grid’ 뷰를 선택하면 각 태스크 테두리의 색상이 실시간으로 변하는 것을 볼 수 있음
- 테두리 연회색 (Queued): 스케줄러가 자원 배정을 위해 대기열에 넣은 상태
- 테두리 연두색 (Running): Worker 프로세스가 할당되어 실제 코드가 실행 중인 상태
- 테두리 진녹색 (Success): 에러 없이 성공적으로 처리가 완료된 상태
- ‘Graph’ 뷰 또는 ‘Grid’ 뷰를 선택하면 각 태스크 테두리의 색상이 실시간으로 변하는 것을 볼 수 있음
- 순차 실행 검증:
- 첫 번째 태스크가 정상 종료(Success)되면 그 결과를 인지하고
check_local_file_exists가 녹색으로 변함
- 즉시 다음 노드인
backup_raw_data_to_minio태스크 인스턴스를 활성화(기동)하여 물리 자원을 배정 - 파이썬 함수 내부에 구현된
Minio클라이언트 프로토콜에 의해 파일이 버킷에 동기화 완료 - 최종적으로
transform_and_extract_warnings가 기동되어 로그를 파싱하고 정제 결과를 콘솔에 출력- 전체적으로 제어권이 넘어가는 위상 정렬(Topological Sort) 흐름을 확인
- 첫 번째 태스크가 정상 종료(Success)되면 그 결과를 인지하고
- Step 3: 최종 연동 결과 및 런타임 로그 검증
- 비즈니스 로직과 외부 인프라(MinIO)에 데이터가 정상적으로 가공되어 적재되었는지 데이터 정합성을 확인
- MinIO 스토리지 적재 결과 확인 (Task 2의 결과)
- MinIO 웹 콘솔(http://localhost:9001)에 접속
- fn_backup_to_minio 함수의 방어 코드에 의해 factory_raw_logs라는 이름의 버킷이 자동으로 생성되었는지 확인
- 버킷 내부로 진입하여 factory_sensor_logs.txt 파일이 정상적으로 업로드되었는지 확인
- Airflow 콘솔 로그를 통한 가공 텍스트 확인 (Task 3의 결과)
- Airflow Web UI에서 마지막 노드인 transform_and_extract_warnings 태스크 블록을 클릭
- 상단 메뉴 중 Log 버튼을 클릭
- 출력된 표준 출력(Standard Output) 로그 내부에서 finally 구문에 의해 MinIO 커넥션 풀이 안전하게 닫혔는지(release_conn()) 확인
- 비즈니스 규칙에 의해 필터링된 데이터가 아래 예시와 같이 포맷팅되어 찍혔는지 확인
- 마지막
task_transform_clean인스턴스의 텍스트 로그를 클릭하여 열어보면 다음과 같은 출력 구조가 표시되는 것을 확인할 수 있음 - 이를 통해 DAG 파이프라인이 정상적으로 원인-결과 흐름을 조율했음이 증명됨
Found local logs: [2026-07-07 17:15:22,345] {python.py:177} INFO - Done. Integration tasks succeeded. ============================================================ [정제 완료된 하이브리드 컨텍스트 데이터 목록] ============================================================ [위험 알림] 시간: 2026-07-07 15:05:00, 센서명: FM-2026, 측정값: 99.9 ============================================================- 만약 3단계가 실패하여 빨간색(Failed)으로 변했다면,
- 로그 상단에서 Python의 Traceback 에러 메시지를 추적하여 MinIO 접근 권한(Access Key) 오타나 로컬 디스크 볼륨 마운트 차단 여부를 점검
- Step 1: 환경 구성 확인 🡲 DAG 파일 배포 및 스케줄러 인식 확인
